El objetivo de estas pruebas es comparar la performance del algoritmo RVR frente a otros conocidos (básicamente MCC). También interesa estudiar para que casos particulares (de topologías, confiabilidades elementales, probabilidades de cortes) el algoritmo tiene comportamientos diferentes en términos de error relativo y tiempos de ejecución. Se utilizaron topologías particulares y valores particulares para las confiabilidades de los componentes.

Las topologías seleccionadas son las siguientes:

1. ARPANET
2. Grafo bipartito completo con fuente y terminal
3. Red telefónica de fibra óptica de Montevideo
4. Dodecaedro
5. Malla dispersa
6. Malla densa

Para todos los casos de prueba, los algoritmos se corrieron en una estación de trabajo Sun sparc Enterprise 250 con 256 Mb de memoria RAM y procesador de 250 Mhz, bajo el sistema operativo SunOS 5.7, con relativamente baja carga de trabajos. Los fuentes fueron compilados utilizando el compilador C++ de GNU (gcc versión 2.95) con la opción de optimización de código de 64 bits. Los casos de prueba se generaron de la misma forma que para las pruebas de validación. Los algoritmos estimativos se corrieron con 10⁴ replicaciones (salvo indicación). Los resultados de tiempos de ejecución se muestran en segundos. Al final de esta página se muestran las conclusiones generales de todas las pruebas de eficiencia.

Topología de la red de computadoras que dio origen a la actual Internet. El objetivo principal de este caso de prueba es comparar la evolución de los tiempos de ejecución de cada algoritmo en relación al tamaño de la red así como determinar el tamaño aproximado de una red para la cual es factible utilizar el algoritmo GCE. Las topologías fueron tomadas de [12] y [2] y constituyen la evolución de la red desde su surgimiento en 1969 hasta 1979. Se realizaron pruebas con valores 0,9 para las probabilidades de funcionamiento de nodos y aristas. La medida de interés en este caso es R_V. Las características de cada topología (cantidad de nodos y aristas) se muestran en la siguiente tabla.

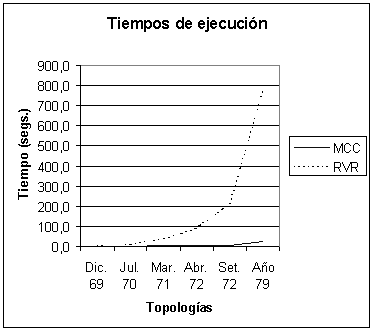

• Claramente los tiempos de ejecución crecen (en función del tamaño de la red) en forma más acentuada para el algoritmo RVR.
• La conclusión más importante extraída de las pruebas con este caso es que el algoritmo GCE resulta impracticable para una red con 15 nodos y 19 aristas (y por lo tanto, también para redes de mayor tamaño).

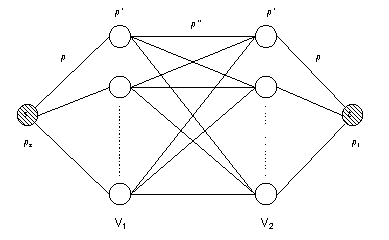

Se considera un tipo particular de grafo de conectividad relativamente alta, donde interesa la  medida R_st. La topología consiste en un grafo bipartito completo más dos terminales, cada uno de los cuales es adyacente a todos los nodos de una partición. Los objetivos de este caso de prueba son los mismos que para el caso anterior. También interesa estudiar la evolución de la confiabilidad con el aumento de las cardinalidades de las clases V₁ y V₂ de la bipartición.

Los resultados y conclusiones son similares a los del caso anterior.

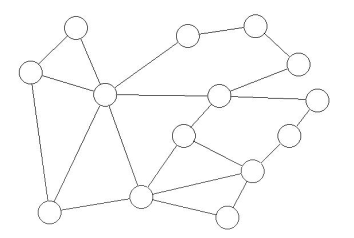

Esta topología es una versión parcial de la red telefónica de fibra óptica de Montevideo (año 1992). Los datos son tomados de [10], donde se cuenta con resultados numéricos. Está formada por 14 nodos y 21 aristas. La medida de interés en este caso es R_V.

El principal objetivo de este caso de prueba es realizar comparaciones con resultados obtenidos en trabajos anteriores. Se realizaron en total 36 pruebas variando las probabilidades de funcionamiento de nodos y aristas sobre el conjunto de valores {0,9-0,95-0,98-0,99-0,999-1,0}.

• Un resultado interesante para esta prueba tiene que ver con la estimación de la confiabilidad de la red con valores de confiabilidad 1 en nodos y 0,999 en aristas. Para esta prueba, el algoritmo MCC obtuvo una media de 1 con varianza 0 en una red que no es perfecta, mientras que RVR obtuvo un valor muy cercano a 1 con una pequeña varianza.

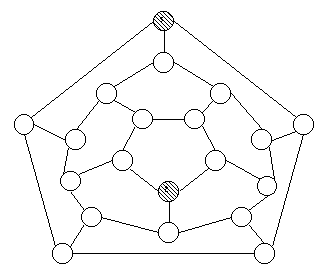

Topología de red encontrada en varios trabajos anteriores como caso de prueba (20 nodos y 25 aristas). En [10] se cuenta con resultados numéricos para la medida R_V y en [8] para R_st. El objetivo de este caso es realizar cálculos para las dos medidas de interés, comparar con resultados de trabajos anteriores y comparar errores relativos y eficiencias relativas para MCC y RVR. Se realizaron 36 pruebas con el mismo esquema del caso anterior.

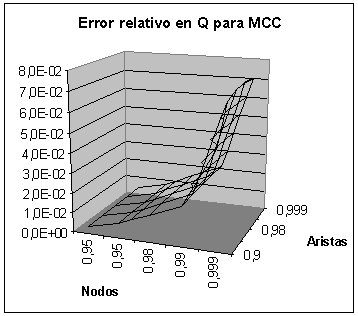

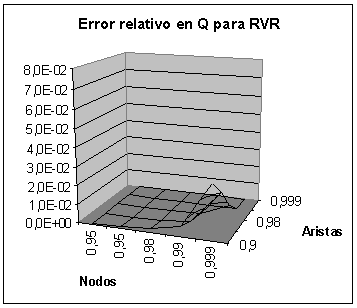

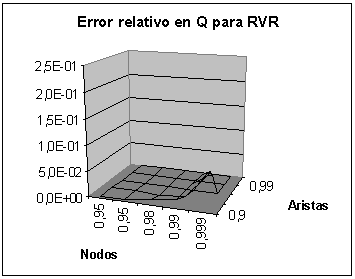

Los resultados más interesantes de las pruebas con esta topología tienen que ver con la comparación de los errores relativos para MCC y RVR en el cálculo de Q_V y Q_st.



• Se puede observar que para RVR existen menos zonas donde los errores son altos. En particular estos se dan para confiabilidades medio-bajas para aristas y medio-altas para nodos, mientras que para MCC se dan para confiabilidades altas en nodos y cualquier confiabilidad en aristas.
• También se puede ver que los errores para RVR (máximo igual a 3,0E-02) son menores que para MCC (máximo igual a 7,0E-02).

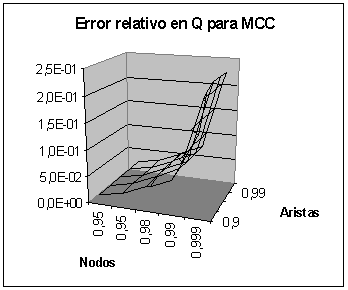

• En general se observan las mismas zonas de  precisión para el cálculo de Q_st que para Q_v en ambos algoritmos.

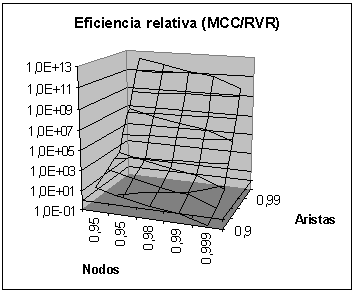

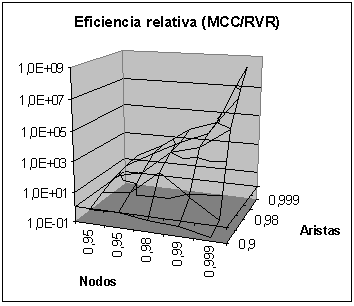

• Para Q_v, se puede observar que para confiabilidades bajas en nodos y altas en aristas el trabajo de MCC es mayor, mientras que para confiabilidades altas en nodos y bajas en aristas el trabajo es mayor en RVR y en general para redes muy confiables es mayor el trabajo para MCC.
• Para Q_st, se puede observar que la zona donde el trabajo es mayor para RVR es la misma que para Q_v (nodos muy confiables y aristas poco confiables) mientras que cambian las zonas de mayor esfuerzo para MCC (observar que el pico corresponde a redes muy confiables lo que confirma la conveniencia de RVR para redes de este tipo).

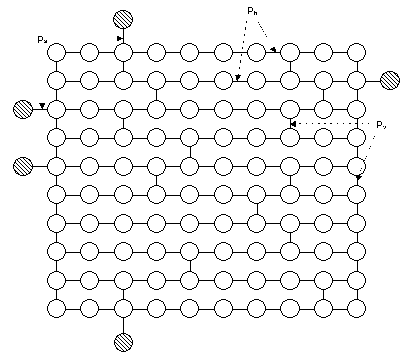

Se considera una topología de red con forma de malla (10x10 nodos más 5 terminales y 127 aristas), tomado de [11] donde se cuenta con resultados numéricos. La medida de interés en este caso es R_k. Los dos objetivos principales de este caso son realizar pruebas con topologías con confiabilidades dispares en sus componentes (se distinguen entre aristas horizontales, verticales y terminales), y comparar con los resultados obtenidos en el trabajo original.


Para este caso se realizaron pruebas con valores particulares (tomados del trabajo original) para las confiabilidades de las aristas. Se extrajeron las siguientes conclusiones:

• El algoritmo MCC da prácticamente los mismos valores para cambios sensibles en las confiabilidades de las componentes de la red (no es el caso de RVR).
• Las eficiencias relativas muestran en todos los casos mayor trabajo para RVR. Esto se debe al tamaño relativamente grande de la red que hace que los tiempos de ejecución sean tan altos que no compensen la reducción de la varianza.

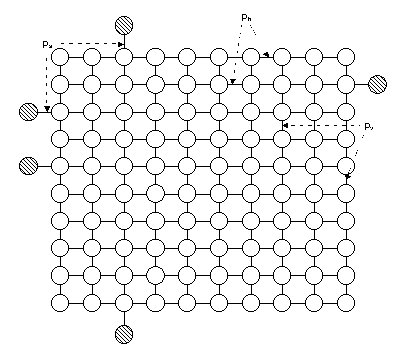

Topología similar a la anterior, pero con 90 aristas verticales (10x10 nodos más 5 terminales y 180 aristas). La medida de interés también es R_k (siendo K el mismo conjunto de terminales que para el caso anterior). El objetivo de este caso de prueba es observar el aumento de la confiabilidad de la red al aumentar la cantidad de aristas y también el aumento de los tiempos de ejecución.

Se realizaron pruebas con el mismo conjunto de valores para las confiabilidades elementales que para el caso anterior. Las principales conclusiones extraídas son las siguientes:

• En general los tiempos de ejecución no aumentaron demasiado (insignificante para MCC y del orden del 2% para RVR).
• Las confiabilidades aumentaron en algunos casos y en otros disminuyeron, pero se debe tener en cuenta también las varianzas y no solos las medias. En particular se puede observar que los valores de las medias siempre aumentan al aumentar las confiabilidades de los componentes, pero no al aumentar la densidad de la red (si bien teóricamente el valor exacto de la confiabilidad de la red debería aumentar). Esto se puede justificar en los casos de R_k y en particular R_st, donde la inserción de una nueva arista entre un par de vértices no adyacentes no siempre contribuye en formar caminos alternativos a los ya existentes entre terminales.

Las principales conclusiones generales extraídas de todas las pruebas realizadas son las siguientes:

• El algoritmo GCE se hace impracticable para redes de tamaño aproximado a 15 nodos y 19 aristas.
• Las varianzas de RVR son siempre menores que las de MCC y esta diferencia se acentúa al aumentar la confiabilidad de la red.
• Los tiempos de ejecución de RVR son siempre mayores que los de MCC y la diferencia aumenta al aumentar el tamaño de la red.
• Los resultados de confiabilidad en MCC son menos sensibles a los cambios en las confiabilidades de los componentes, que en RVR. Esto se puede justificar observando que al cambiar sensiblemente la confiabilidad de un componente, los sorteos que determinan el funcionamiento o no de un componente en MCC pueden dar el mismo resultado (que siempre será 0 o 1); este no es el caso de RVR, donde se tienen en cuenta más valores exactos (probabilidad de falla del corte elegido) en la estimación de la medida.
• Los errores relativos para ambos algoritmos, en una determinada topología, son mayores para ciertos valores de confiabilidades de nodos y aristas (ver caso de prueba 4 -Dodecaedro-). Las zonas de errores relativos son distintas para distintas medidas (Q_v y Q_st en el mismo ejemplo).
• En algunos casos se presentaron errores de precisión numérica, en particular en el cálculo de varianzas en RVR para redes muy confiables.
• En general los resultados obtenidos son coherentes con los obtenidos en trabajos anteriores, salvo para el caso 5 (malla dispersa) donde se observaron diferencias importantes.
• Los resultados obtenidos para las confiabilidades del caso 6 (malla densa) muestran (en relación a los obtenidos para el caso 5 -malla dispersa-) que no siempre un aumento en la cantidad de componentes de la red (aristas en este caso) se ve reflejado en un aumento en las medias de confiabilidad obtenidas con los algoritmos estimativos. En estos casos se debe prestar especial atención a las varianzas y construir los intervalos de confianza.
