Circuito Programador

Para comenzar a trabajar con los microcontroladores PIC de la empresa Microchip, se hizo indispensable contar con un programador. Debido al costo elevado de los programadores que se consiguen en plaza, se optó por construir uno. En la búsqueda en Internet, se encontró un circuito del programador JDM (Figura 01) con el que fue construido el programador de la Figura 02.

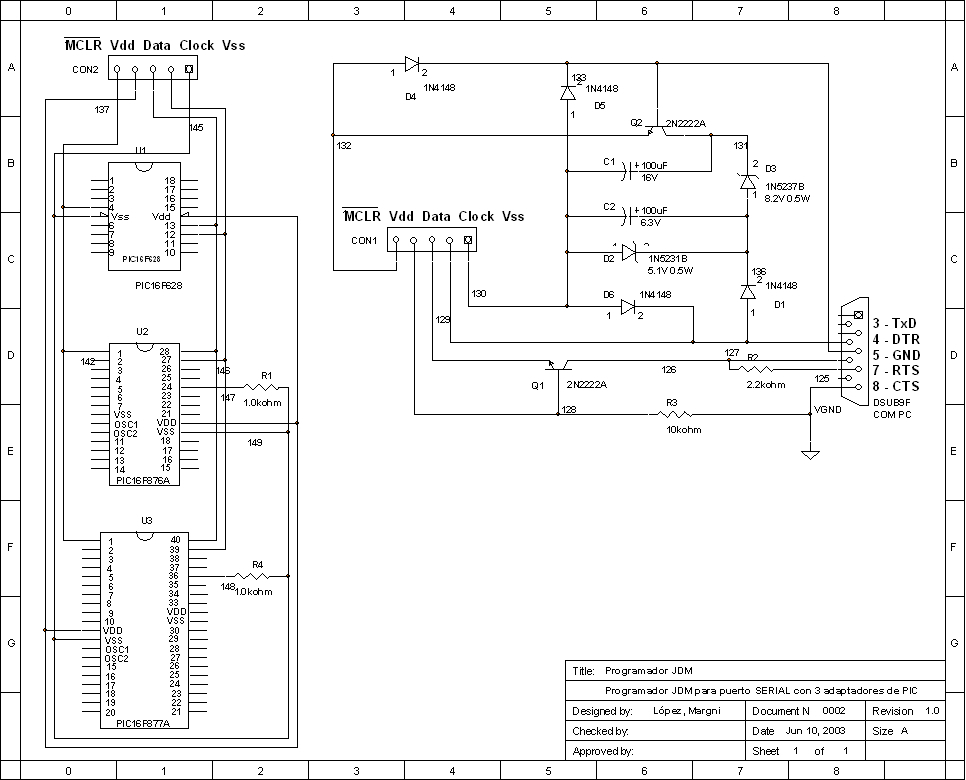

Figura 01: Circuito programador JDM para PIC16F84, PIC16F628, PIC16F876 y PIC16F877.

Debido a la variedad de modelos de microcontroladores y con la finalidad de simplificar la programación de los mismos se decidió incluir en el propio circuito los zócalos para los PIC16F84, PIC16F628, PIC16F876 y PIC16F877.

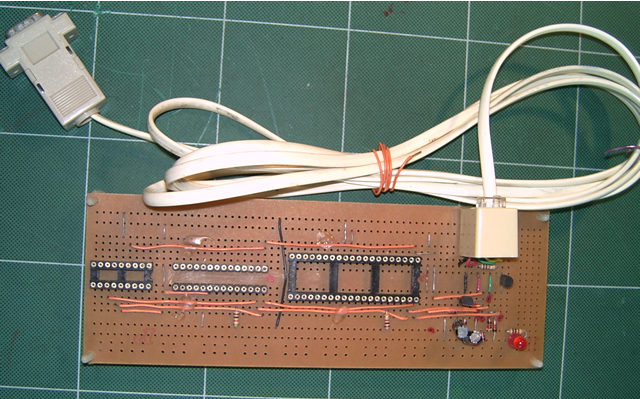

Figura 02: Circuito programador JDM implementado sobre una plancha de pertinax.

Software del programador

El software del programador IC-Prog versión 1.05A es de libre distribución, siendo compatible con Ms. Windows 98, XP, NT o 2000. Utiliza un puerto SERIE del PC y puede programar tanto microcontroladores como memorias EEPROM.

Los siguientes programadores se encuentran soportados por el IC-Prog:
