Emisor / Receptor RF 300 - 433 MHz

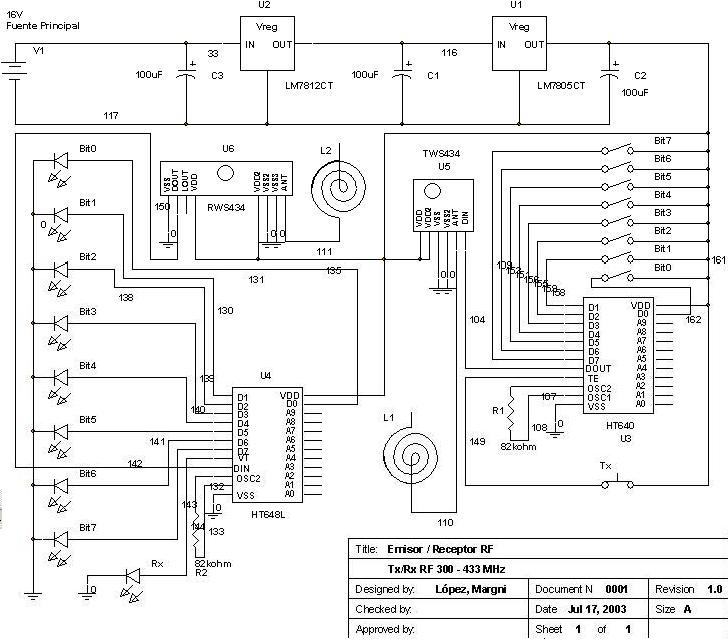

En la Figura 01 se puede apreciar el ciruito desarrollado para el prototipo "Emisor / Receptor RF 300 - 433 MHz". El mismo utiliza el Transmisor TWS 434, el receptor RWS 434 y un par de integrados de codificación (HT-640) y decodificación (HT-648L).

Figura 01: Tx / Rx RF 300 - 433 MHz con codificador y decodificador de 8 bit de datos

Uno de las cosas a tener en cuenta con los integrados utilizados, es el consumo de corriente de los mismos. Cuando comenzamos las pruebas, obteníamos resultados muy malos... Investigando en la hoja de datos y realizando diferentes mediciones pudimos observar que el rango de trabajo del receptor es entre 4.9 - 5.1 V. Una vez que ajustamos el circuito con algunos capacitores extras para mejorar la carga, comenzamos a transmitir sin problemas.

Con una alimentación de 5V, logramos un alcance de 8 mts, en cuartos separados atravesando 2 puertas cerradas!!!

Figura 02: RWS 434 y TWS 434 de Reynolds Electronics

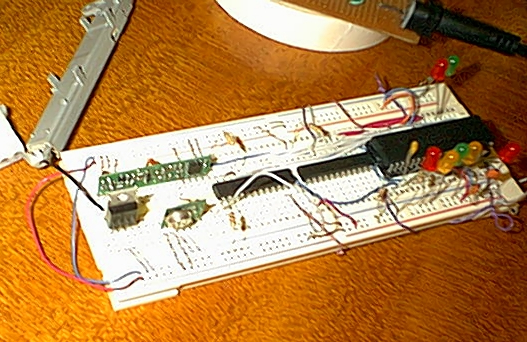

Una vez validado el funcionamiento del par transmisor - receptor fueron reemplazadas, en el protoboard, las llaves que indicaban el byte a transmitir y los LEDs que muestran el byte recibido por un microcontrolador PIC16F877A con LEDs en uno de sus puertos, como lo muestra la figura 03.

Figura 03: Tx / Rx RF 300 - 433 MHz con codificador y decodificador de 8 bit de datos con microcontrolador

Las pruebas se realizaron con una pareja de protoboards configurados como lo muestra la figura 03.

Programación

Por un detalle de los programas que ejecutan cada microcontrolador ver la página de programación.
