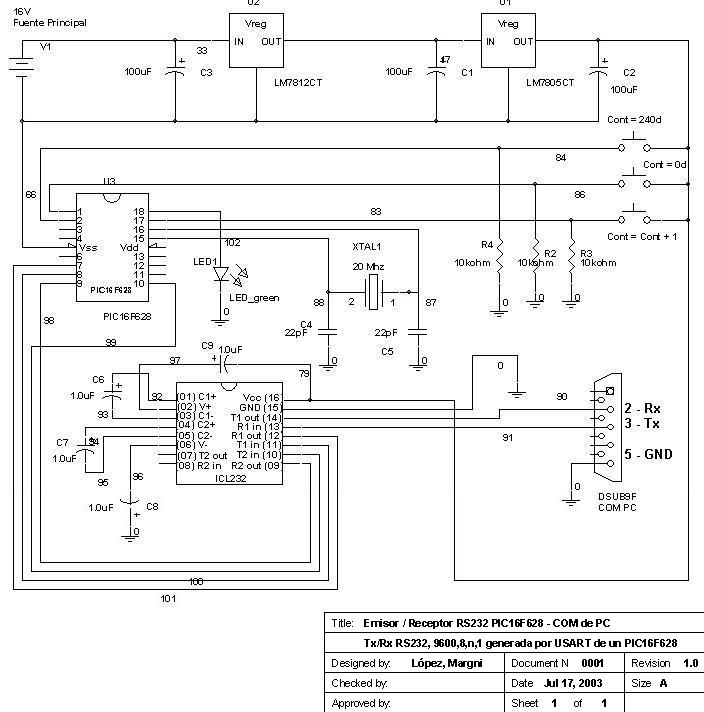

Figura 01: Tx / Rx RS232, entre el puerto serie de un PC y el puerto USART de un microcontrolador PIC16F628

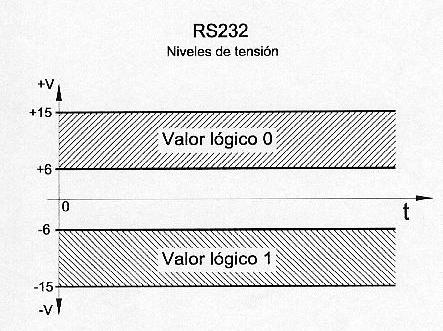

Como el microcontrolador trabaja en TTL, se utilizo el ICL232 para llevar los niveles de tensión al rango adecuado para una comunicación serial RS232 como lo indica la siguiente gráfica:

Figura 02: Niveles de tensión para RS232

Se utilizó RS232 a 9600,8,n,1, es decir: velocidad de transmisión 9600 bps, 8 bits, sin paridad y 1 bit de stop

Figura 03: Comunicación serial.

Por simplicidad y facilidad en las pruebas, se desarrollaron dos programas diferentes:

• Enviar bytes desde el microcontrolador al PC.
• Enviar bytes desde el PC al microcontrolador.

Para realizar las pruebas se utilizaron los siguientes ejecutables:

• Envia bytes por un puerto serie.
• Recibe bytes a través de un puerto serie.

(Windows 9X, 2000 compatible)
