[Butia-devel-list] Desarrollo nuevo sensor para USB4Butiá

[Alberto Rodriguez]

saludos a todos los butianos!!!! les contare mi experiencia con anemometros.
yo no uso un sensor de voltaje, por la simple razon del peligro de quemar
entradas etc etc (uso arduino o pics), asi que uso otra forma mas simple y
segura.
tal vez si el viento fuera leve podria funcionar el medir el voltaje que
produce el motor, pero si estas en medio de una tormenta, (vientos de 60-80
km/h) quedate tranquilo que no hay proteccion que valga.
asi que con algunos conocimientos de fisica se me ocurrio esto...

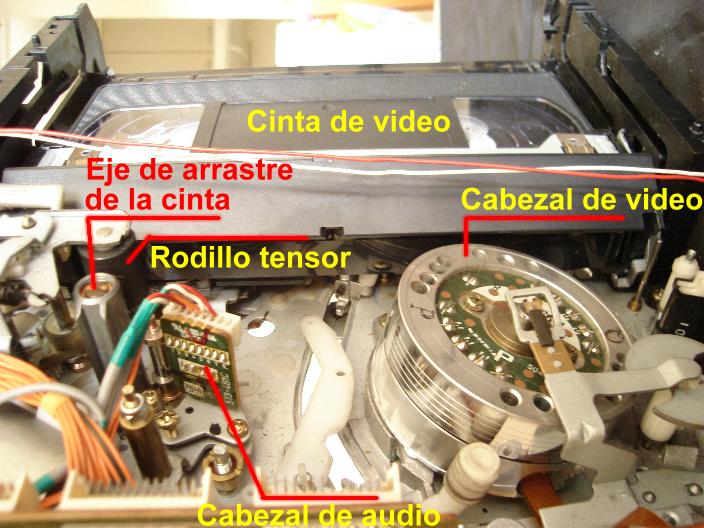

hay objetos al alcance de todos que nos ayudaria a medir viento, son los
motores de los cabezales de los viejos VHS y de los fans que se colocan
arriba de los procesardores. en ambos casos poseen algo llamado "sensor de
efecto hall", que es un sesor que cuando le hacemos pasar un campo
magnetico, manda pulsos positivos. tienen un pequeño iman que hace de campo
magnetico. cuando dan una revolucion de giro, el sensor de efecto hall,
crea un pulso alto. yo puedo contar esos pulsos en un determinado tiempo,
luego haciendo calculos (fisica de movimiento circular), tendria la
velocidad en un rango que podria decir de muy cercano a la realidad.

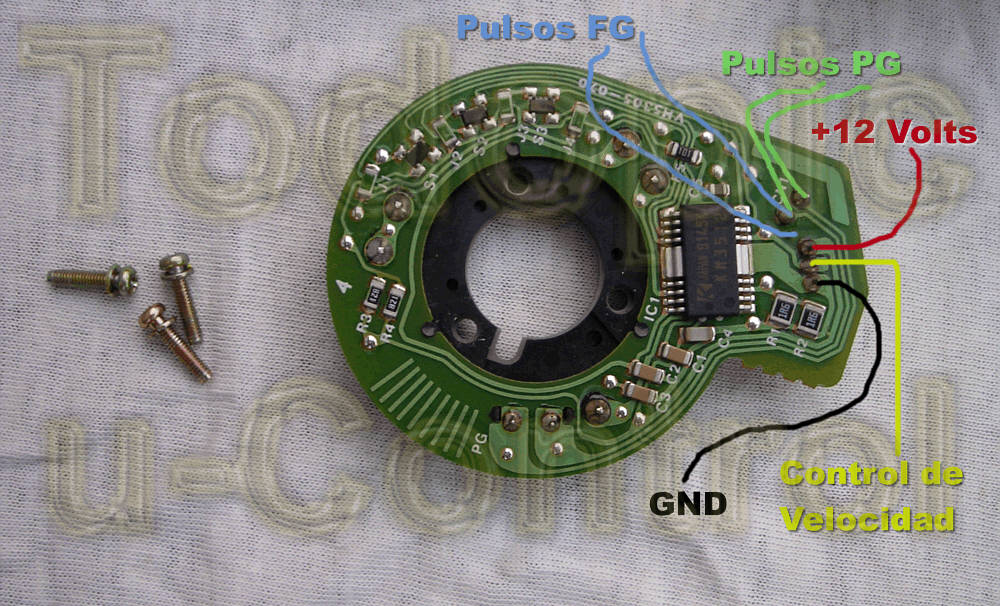

adjunto imagenes de lo que hablo. en el fan de procesador uso el cable
verde, al que llamo "data", y en el tambor de cabezal casi siempre es el
pin del medio (verificar con el tester). espero qe me hayan entendido.
sistema probado 100%. tan preciso es que cuando me preguntas cual es la
velocidad del viento te puedo responder: "la velocidad es de 10,76665 km/h
o 2,990736 m/s"!!!!!!!!! bien cool!!!!!  :)


El 19 de mayo de 2014, 6:30, Guillermo Reisch - Fing
<greisch en fing.edu.uy>escribió:

> Lo único que discrepo es con utilizar el medir de la XO , ya que quemar la
> entrada de audio de la XO es peor que quemar una USB4Butia :-P
>
> Saluds
>
> On Saturday 17 May 2014 11:22:40 Daniel Larrosa wrote:
> > 2014-05-17 8:24 GMT-03:00 Fede Andrade <fandrade9 en gmail.com>:
> > > Si con esto te alcanza.
> > > Lo que tenés que tener cuidado con el voltaje del motor. ¿Cuánto
> voltaje
> > > podés generar girando el eje del motor en el caso de un "viento
> fuerte"?
> >
> > El voltaje de salida podes ajustarlo, con un divisor de tension (como se
> > hace en el caso de la ID del sensor, con un par de resistencias o con un
> > potenciometro, para que puedas variar como se hace la division), de esa
> > forma lo llevas al rango esperado por la USB4Butia.
> >
> > > Lo de además deberías hacer es pedir un ID para el sensor. Asi te
> asignan
> > > un valor de voltaje y el sensor que vos estás haciendo se puede
> reconocer
> > > automáticamente (eso se logra a través de un divisor de tensión en la
> pat
> > > 4)
> > Para las pruebas iniciales al menos, podrias usar la ID que se usa para
> el
> > sensor "Sharp" de distancia, que tambien genera un voltaje (es
> proporcional
> > a la distancia medida), de esa forma ya pueden probar y usar los bloques
> de
> > programacion ya existentes.
> >
> > Para la puesta a punto inicial, tambien pueden usar la aplicacion "medir"
> > de la XO que grafica el voltaje medido via la entrada de "mic"; ej.
> pueden
> > ver usos similares en:
> >
> >
> https://sites.google.com/site/solymar1fisica/fisica-con-xo-investigacion-/fi
> > sica-con-xo-el-libro
> >
> > Saludos,
> >      Daniel.
>
>
> _______________________________________________
> Butia-devel-l site list
> Butia-devel-l en fing.edu.uy
> https://www.fing.edu.uy/mailman/listinfo/butia-devel-l
>
