Cómo armar un de sensor de luz

De Proyecto Butiá
Saltar a: navegación, buscar

En vista que el kit de butia no cuenta con la cantidad de sensores de luz necesarios para realizar el ejemplo propuesto, vamos a detallar como podemos fabricarlos con pocos materiales y de bajo costo.

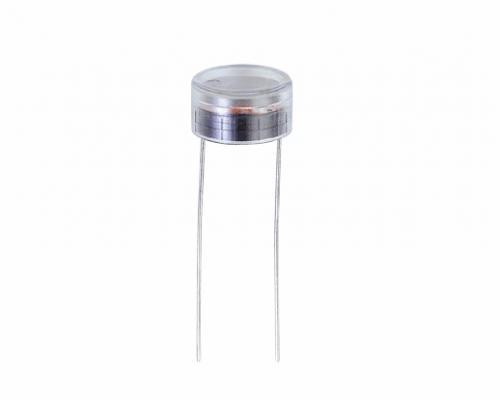

            Necesitamos: resistencia lumínica
                         resistencia de carbón
                         cable fino
                         terminales para placa Arduino


Empecemos por entender como funciona. Este sensor actúa como un potenciómetro, cuenta con tres cables, dos de alimentación(+, -) y uno de señal (variable).Vemos que la resistencia lumínica solamente cuenta con dos conexiones asi que debemos realizar un divisor resistivo, colocando una resistencia de carbón a continuación de la lumínica generando en medio la señal , donde ira conectado un cable hacia el terminal para la placa Arduino.

En el laboratorio, basados en la ley de ohm obtuvimos que la resistencia de carbón necesaria puede ser de entre 500 y 600 ohms (ver código de representación para resistencias de carbón).

Las conexiones hacia el terminal deben seguir un orden predeterminado para que la placa acepte el dispositivo y reconozca su función.
