Integrantes

  • Agustín Cabral - agucabral@gmail.com
  • Gustavo Evovlockas - gevovlockas@gmail.com

Tutor

  • Federico Andrade - fandrade@fing.edu.uy

Actas de reuniones

30 de Junio 2014

  • Se plantea la investigación varios kits robóticos para hacer un revelamiento de los actuadores que incorpora.
  • Uno de los actuadores a incorporar será el motor pasos a paso y para comenzar a trabajar en este tipo de motores debemos discutir varios puntos por lo cual decidimos tratar el tema con la comunidad Butiá para el aporte de opiniones, ideas, críticas.
  • Con respecto a los motores paso a paso se analizaran varios aspectos:
  1. Comunicación de los motores con la USB4Butia.
  2. Driver del motor.
  3. Funciones de alto nivel.
  • Para la comunicación con la USB4Butia se tienen en principio dos opciones.
  1. Hack pines (necesitariamos 4)
  2. Puertos RJ45
  • Con respecto al driver (placa del motor) tenemos dos formas de implementarlo.
  1. Usar Shift Register mas ULN2803
  2. Usar un microcontrolador mas ULN2803
  • Las funciones deseadas pueden ser
  1. Girar un paso
  2. Girar constantemente
  3. Girar velocidad, sentido, grado

16 de Julio 2014

  • Se decide incorporar al kit Butiá tres nuevos actuadores.
  1. Relay.
  2. Buzzer.
  3. Motor paso a paso unipolar.
  • Se envio a la lista de desarrollo el pedido de asignación de espacio de direcciones (valores de resistencias de identificación) para los actuadores a implementar.
  • Se decidió comenzar por la implementación de relay y se coordina el comienzo de la misma.
  • En lo que respecta al paso a paso, y según lo que se venia hablando en la reunión anterior, se decide usar para su implementación un Shift Register 74HC595 mas un ULN2803.

Actuadores

Relé

El relé o relevador es un dispositivo electromecánico. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.

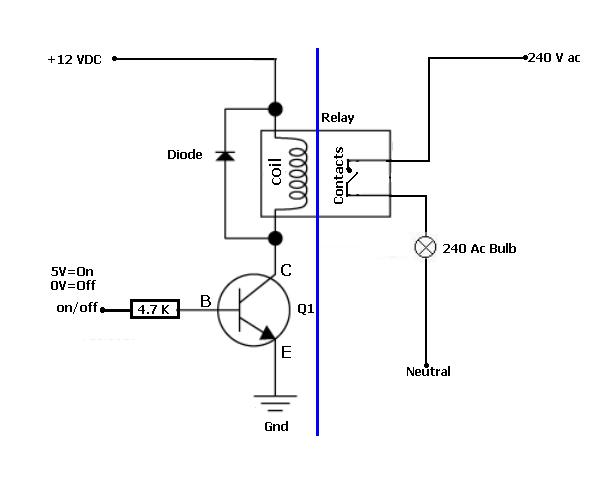

Relay circuit.jpg

Componentes


Una vez que se quema el cobre se procede a soldar cada componente. Los archivos usados para quemar el cobre por transferencia de tóner se encuentran en la sección Kicad. El porceso de transferencia por tóner se puede ver aquí. A continuación se muestra un video que indica como soldar cada componente.



Buzzer

Es un transductor electroacústico que produce un sonido o zumbido continuo o intermitente de un mismo tono. Sirve como mecanismo de señalización o aviso, y son utilizados en múltiples sistemas como en automóviles o en electrodomésticos, incluidos los despertadores.


Componentes

  • Conector RJ45 hembra acodado x1
  • Resistencia 180 KΩ (Id) x1
  • Resistencia 330 Ω x1
  • Buzzer 5v x1



Una vez que se quema el cobre se procede a soldar cada componente. Los archivos usados para quemar el cobre por transferencia de tóner se encuentran en la sección Kicad. El porceso de transferencia por tóner se puede ver aquí. A continuación se muestra un video que indica como soldar cada componente.



Presetación Sumo 2014


Aquí se encuentra el archivo de la presentación hecha el día 17 de setiembre de 2014.


Kicad

Archivo:Buzzer.pdf
Archivo:Rele.pdf
En el siguiente .zip se pueden encontrar los dos proyectos de kicad, los modulos y compontentes creados, y los .ps de los circuitos: Archivo:Actuadores.zip

Código Fuente

Archivo:RobEdu2014 grp5.tar.gz
