Intructivo para generar archivos gerbers en kicad

De Proyecto Butiá
Saltar a: navegación, buscar
  • Para generar los archivos gerber del PCB que esta visualizando hay que dirigirse al menú "Archivo" y elegir la opción "plot"

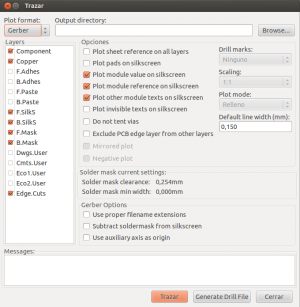

se abriá una ventana como se muestra en la siguiente figura:


  • Donde deberá seleccionar las opciones tal cual lo están en la captura.

Esto es:
- En la opción "Plot format" debera elegir "Geber"
- En el recuadro "Layers" debera seleccionar las opciones: "Component" (capa de componentes), "Copper" (capa de cobre), "F.SilkS" (serigrafía frontal), "B.SilkS" (serigrafía trasera), "F.Mask" (mascara frontal), "B.Mask" (mascara trasera), "Edga.cuts" (bordes del circuito).
- En la opcion "Scalling", seleccionar 1:1
- Marcar las opciones: "Plot module calue on silkscreen", "Plot module reference on silkscreen", "Plot other module texts on silkscreen" y las demas desmarcarlas
- Luego hacer click en el boton trazar. Esto generara los archivos y en el panel "Messages" dira la ubicacion de los mismos

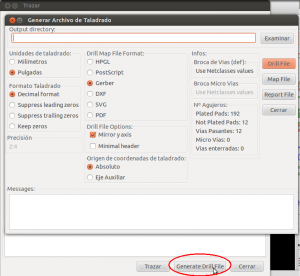

  • Antes de cerrar esta venta, debera hacer click en el boton "Generate Drill File", esto es para generar el archivo que contiene la pocicion de los agujeros para el taladro. Se vera como la siguiente imagen:


  • En esta nueva ventana deberá seleccionar o marcar las opciones tal cual se muestran en la figura

Esto es:
- Unidad de taladro elegir "pulgadas"
- Formato de taladro elegir "Decimal format"
- Drill Map File Format elegir "Gerber"
- Drill File Options elegir "Mirror y axis
- Origen de cordenadas de taladro elegir "Absoluto" - Finalmente presionar el boton "Drill File"
