Módulo sensor Grises

De Proyecto Butiá
Saltar a: navegación, buscar

Breve descripcion

El sensor de Grises esta compuesto por un LDR resistencia variable (LDR) y un led.
Módulo LDR

Diseño


El valor de la resistencia para la identificación del sensor ldr es de 1kΩ.

Puede descargar los archivos fuentes del diseños para kicad haciendo click aqui

Si desea construirse la placa a través del método de transferencia por tóner aqui puede descargar el diesño de PCB en formato pdf.

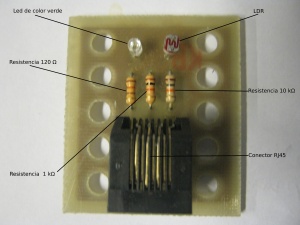

El led tiene, por convención, que la pata mas corta es tierra y la pata mas larga es el positivo. Por lo tanto en la placa de sensor el negativo del led va en el agujero mas lejos del RJ45.

Materiales

  • Placa modulo de sensor ldr x 1
  • lrd x 1 (valor:10K-200K OHM)
  • led de color verde x 1
  • Resistencia 1kΩ x 1
  • Resistencia 120Ω x 1
  • Resistencia 10kΩ x 1
  • Conector Rj45 acodado Hembra x 1

Información adicional

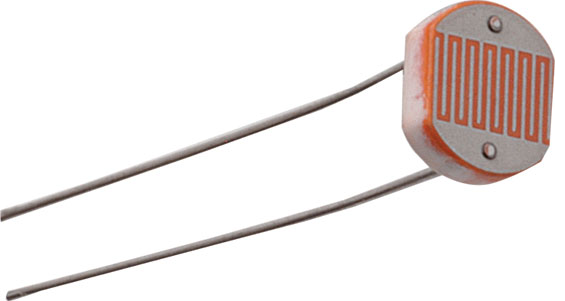

Un LDR, por sus siglas en inglés: Light Dependent Resistor (Resistor Dependiente de la Luz) también conocido en español como: foto-resistencia.

Más información, en: Wikipedia LDR
