Breve descripcion

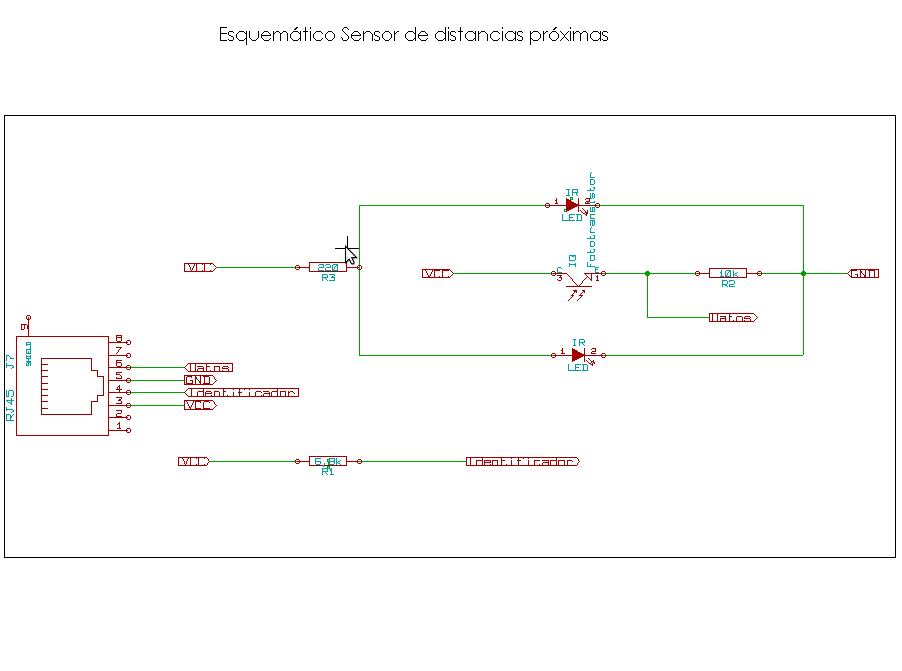

El sensor de proximidad es un ejemplo clásico de electrónica básica, generalmente utilizado para estimar la distancias a obstáculos "próximos",con un alcance máximo confiable de detección (en esta primera versión) de aproximadamente 30 cm.Wikipedia Sensor Infrarrojo Reflexivo Spwiki.jpg

Funcionamiento

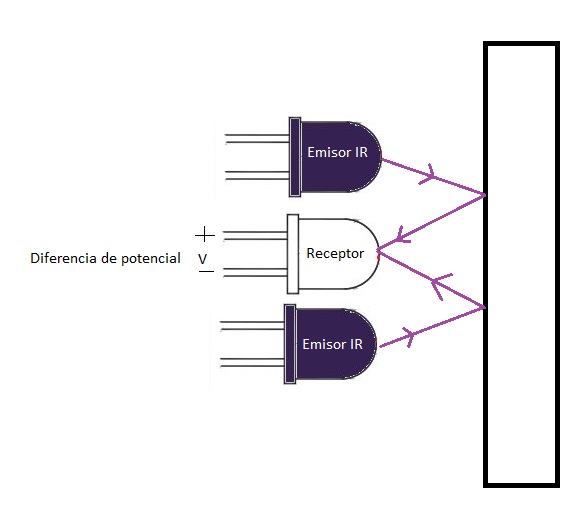

El LED Infra rojo (Emisor IR en la figura) emite radiación, cuando un objeto se aproxima a este, se refleja radiación hacia el fototransistor (Receptor en la figura), generándose una diferencia de potencial (Voltaje, V en la figura) en bornes del mismo, esta diferencia de potencial (que está relacionada con la distancia mediante una función matemática a estimar) es leída en el pin de Datos(ver esquemático) y puede ser utilizada por el programa.

IR Exp.jpg


Materiales

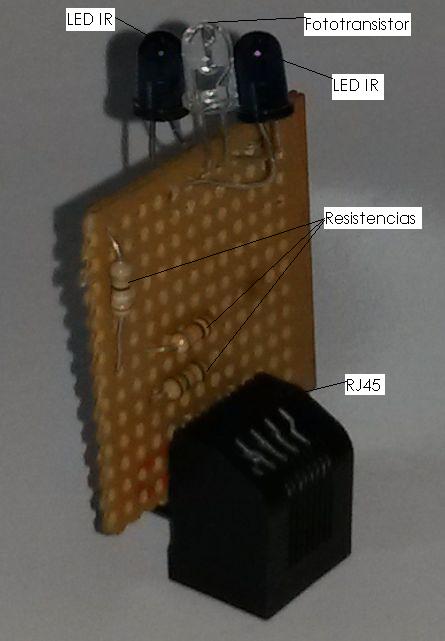

  • Placa modulo de sensor de proximidad x 1
  • Fototransisitor 5 mm x 1 (transparente)
  • led Infra rojo 5 mm x2 (oscuro)
  • Resistencia 220 Ω x 1
  • Resistencia 6,8K Ω x 1 (identificación)
  • Resistencia 10k Ω x 1
  • Conector Rj45 acodado Hembra x 1
