[Butia-devel-list] Sensor desaparece

[Eduardo Cardozo]

No tengo un Butia para probar pero estaria bueno tambien probar de hacerle
una segunda alimentacion USB que solo tome corriente exclusiva para los
sensores de consumo mayor.

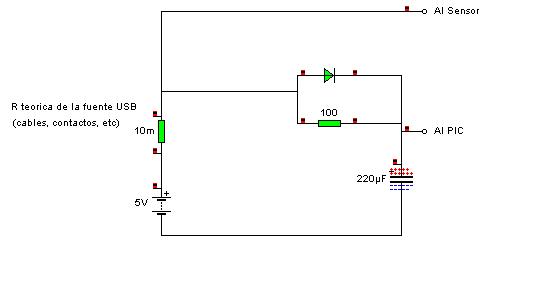

Otra opcion menos viable (me parece) seria un diodo 1N4001 en paralelo con
una resistencia de 100ohm o mas que alimente a un cap de 220 uF (habria que
calcular un poco mejor) y este en paralelo con el pic.

Por otra parte dentro de la misma idea, directamente del USB se
alimentarian los sensores "de mayor consumo".
Si estos provocan una caida de tension el cap 220uF (del pic) queda cuasi
ahislado por el diodo; la resistencia es para que el cap se mantenga en 5V
evitando la caída del diodo.


Bueno, un circuito vale mas que mil caracteres ...




El 7 de septiembre de 2013 16:26, Guillermo Reisch - Fing <
greisch en fing.edu.uy> escribió:

> **
>
> Se arregla poniendo un capasitor entre VCC y GND en el sensor. Mira en el
> Datasheet del SHARP para saber de cuantos uF tiene que ser el condensador,
> nosotros estamos parcheándolos con 470uF pero es un work-around, lo
> indicado seria repensar la solución.
>
>
>
> Saluds
>
>
>
> On Tue 03 Sep 2013 19:26:43 Sebastián Beceiro escribió:
>
> > Hola Alan!, como andas?
>
> >
>
> > A mi me esta pasando eso que comentas con el robot que armamos en el
> ITSP,
>
> > usando el sensor de distancia me desaparece cada tanto.
>
> >
>
> > Saludos
>
> > Sebastián Beceiro
>
> >
>
> >
>
> > El 3 de septiembre de 2013 13:15, Alan Jhonn Aguiar Schwyn <
>
> >
>
> > alanjas en hotmail.com> escribió:
>
> > > Hola!
>
> > >
>
> > > Estuve haciendo las pruebas y efectivamente, cada tanto.. desaparece
>
> > > algún sensor.
>
> > > Quitando el sensor de distancia, no encontré problemas luego de un
> rato.
>
> > > Quizás hay que pensar de agregar un condensador al sensor de distancia
>
> > > para evitar un pico de consumo y cuando vaya a leer la identificación
>
> > > lea un valor distinto.
>
> > > Esos son los casos "comunes" que aparecen.
>
> > > Les muestro un list con lo que tenía y abajo, con lo que "pensó que
>
> > > había":
>
> > >
>
> > > ['admin:0', 'grey:2', 'distanc:3', 'grey:4', 'pnp:7']
>
> > > ['admin:0', 'distanc:3', 'grey:4', 'pnp:7']
>
> > > acá el sensor de grises 2 desaparece
>
> > >
>
> > > ['admin:0', 'grey:2', 'distanc:3', 'grey:4', 'pnp:7']
>
> > > ['admin:0', 'moduleA:2', 'distanc:3', 'grey:4', 'pnp:7']
>
> > > acá lo detecta como el módulo genérico A
>
> > >
>
> > > ['admin:0', 'grey:2', 'distanc:3', 'grey:4', 'pnp:7']
>
> > > ['admin:0', 'grey:2', 'grey:4', 'pnp:7']
>
> > > acá el que desaparece es el distancia
>
> > >
>
> > > ['admin:0', 'grey:2', 'distanc:3', 'grey:4', 'pnp:7']
>
> > > ['admin:0', 'grey:2', 'distanc:3', 'moduleA:4', 'pnp:7']
>
> > > acá es el grises 4 que lo identifica como "moduleA"
>
> > >
>
> > > Saludos!
>
> > >
>
> > > Alan
>
> > >
>
> > >
>
> > >
>
> > >
>
> > > _______________________________________________
>
> > > Butia-devel-l site list
>
> > > Butia-devel-l en fing.edu.uy
>
> > > https://www.fing.edu.uy/mailman/listinfo/butia-devel-l
>
>
>
> _______________________________________________
> Butia-devel-l site list
> Butia-devel-l en fing.edu.uy
> https://www.fing.edu.uy/mailman/listinfo/butia-devel-l
>
------------ próxima parte ------------
Se ha borrado un adjunto en formato HTML...
URL: https://www.fing.edu.uy/pipermail/butia-devel-l/attachments/20130907/8959d34b/attachment.html
------------ próxima parte ------------
Se ha borrado un mensaje que no está en formato texto plano...
Nombre     : Filtro.JPG
Tipo       : image/jpeg
Tamaño     : 11053 bytes
Descripción: no disponible
Url        : https://www.fing.edu.uy/pipermail/butia-devel-l/attachments/20130907/8959d34b/attachment.jpe
