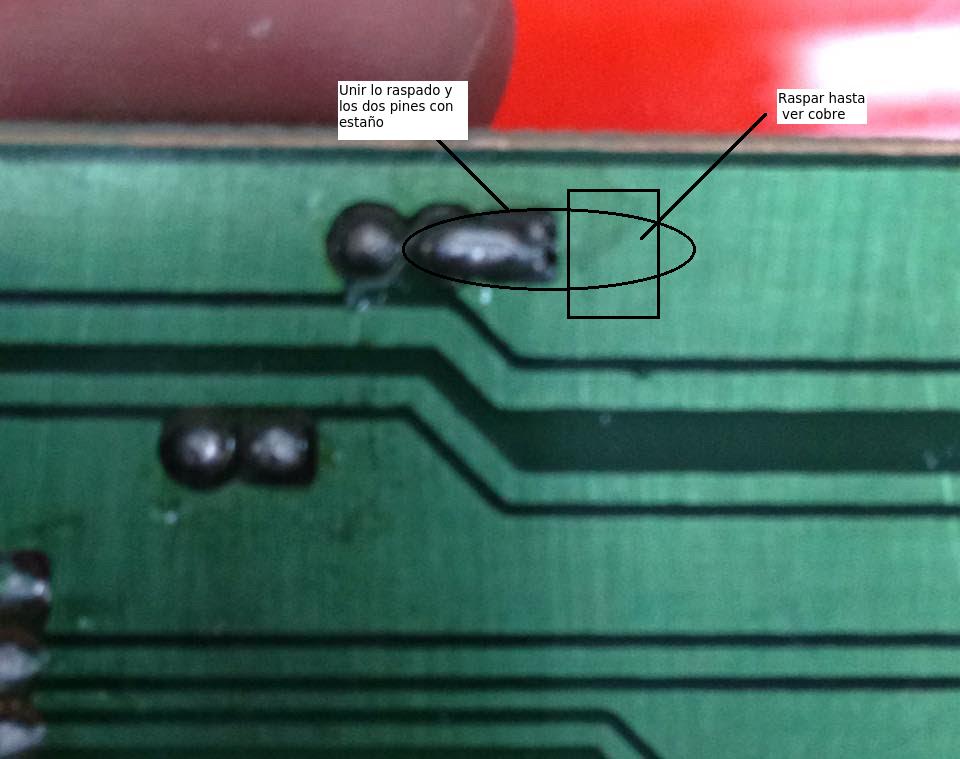

Cuando se haces el puente en los dos pines de Shield tenes que raspar un
poco el pcb y después unir los dos pines y las parte raspado soldándolo con
estaño.

Mando una imagen con un esquema de lo que tenes que hacer, cualquier cosa
consulta nomas

[image: Imágenes integradas 2]

El 21 de agosto de 2015, 10:15, Andres Aguirre <aaguirre en fing.edu.uy>
escribió:

>
> ---------- Forwarded message ----------
> From: Alejo Calderón <alejokalderon en gmail.com>
> Date: 2015-08-20 15:17 GMT-03:00
> Subject: Re: [Butia-devel-list] Circuitos impresos Butiá Colombia
> To: Pablo Margenat <pablom en fing.edu.uy>
> Cc: "butia-devel-l en fing.edu.uy" <butia-devel-l en fing.edu.uy>, Alejandro
> Calderón <alejokalderon en gmail.com>
>
>
> Hola a todos, por fin nuestro butia funciona, tenemos un problema ahora
> con el shield de motores ya que este no quiere funcionar, nuestro butia
> tiene el firmware 12 y hemos hecho el puente, puesto la crema disipadora y
> el tornillo, sin embargo aún no funciona, podrían ayudarme, les comparto
> algunas fotos.
>
> Gracias y saludos.
>

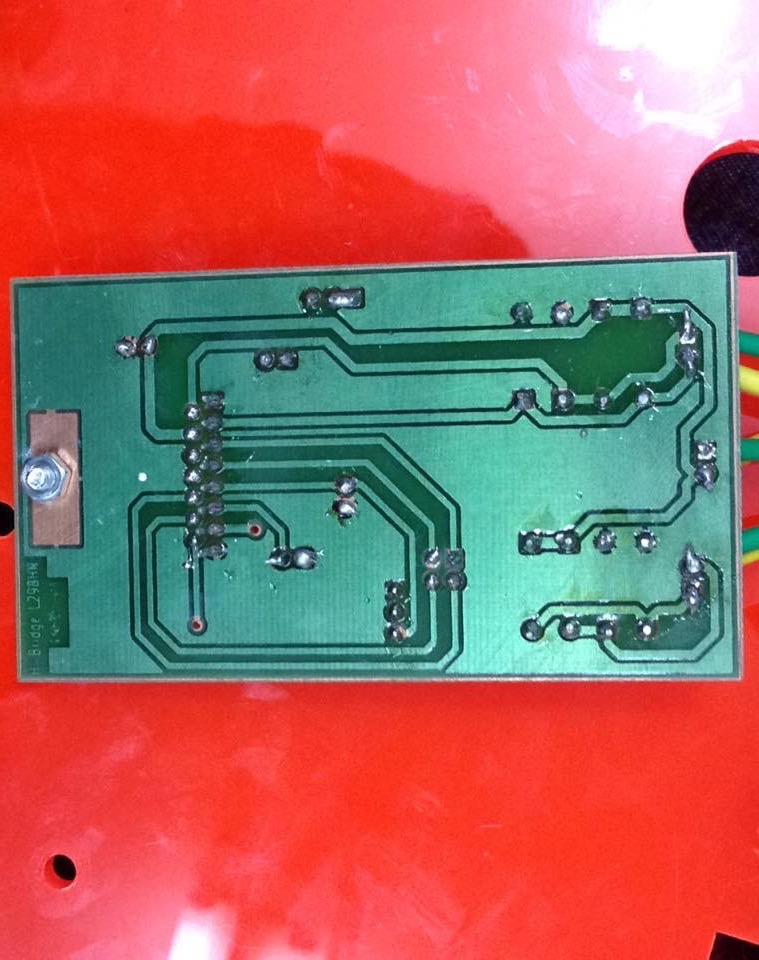

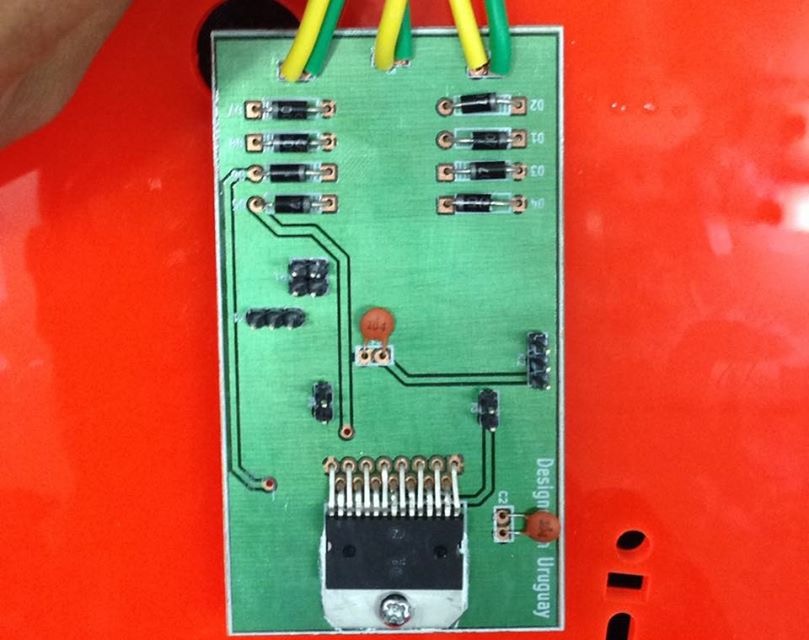

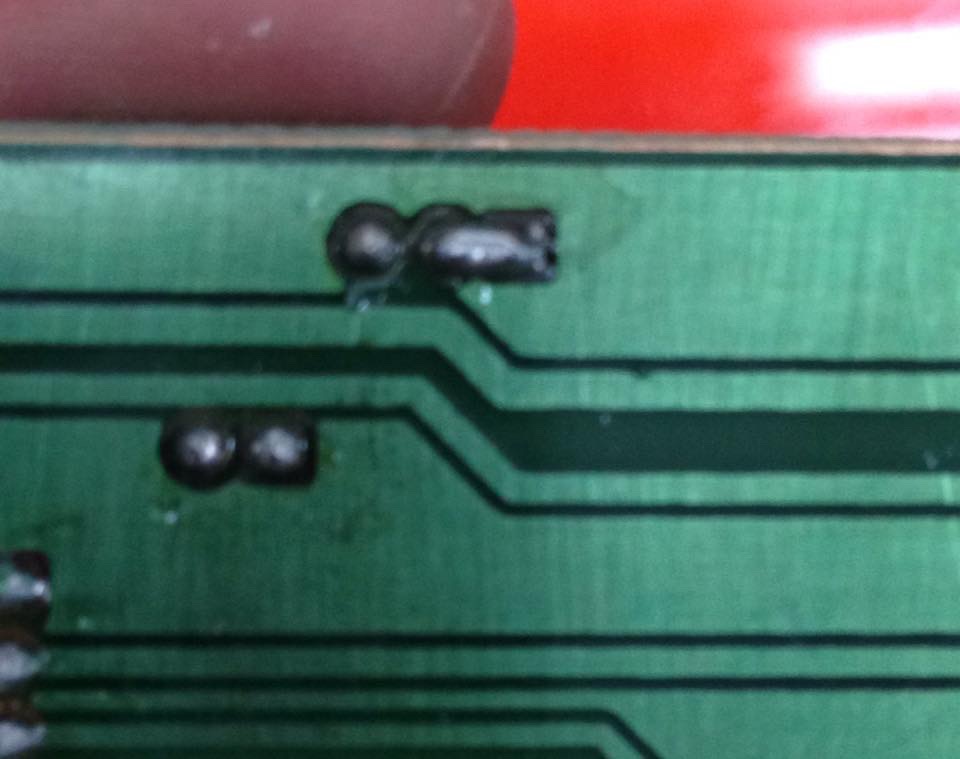

> [image: image1.jpeg]
>
> [image: image2.jpeg]
>
>
> [image: image3.jpeg]
>
>
>
>
> Enviado desde mi iPhone
>
> ---
>
> -----
>
> Cordialmente
>
>
>
> *Alejandro CalderónAdministrador De Redes I**nformáticas*
> *gnunick*  [image: skype] [image: Blogger]
> <http://www.gnunick.blogspot.com/> [image: facebook]
> <https://www.facebook.com/gnunick> [image: twitter]
> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
> <http://co.linkedin.com/in/alejocalderon>   [image: Google+]
> <https://plus.google.com/u/0/103707175935519332398>
>
