[Butia-devel-list] Problemas con el shield CC

[Alejandro Calderón]

Hola a todos:

Les cuento que ya mi USB4Butia funciona perfectamente, sin embargo el
Shield CC no me ha querido funcionar, he hecho el acondicionamiento
utilizando pasta termica, y un tornillo en el L298N, ademas de eso hice el
puente y la conexión a tierra de los pines K2 como me lo sugieren para el
shield L298HN, lo puse encima del USB4Butia y probe que hubiera continuidad
entre el pin hembra del USB4Butia y el mismo macho del Shield CC y es
correcto, además con la ayuda de Alan y Andres instale un firmware
harcodeado que funciona como si tuviera el Shield CC siempre conectado, he
probado también continuidad en los diodos y me da solo en un sentido cada
uno lo que indicaría que estan buenos, puse una batería de 11.1 voltios y
1.5 amperios y no me funciona nada, la bateria tiene carga y todo se supone
esta OK, he probado con varios Shield CC pero ninguno ha funcionado, en las
terminales de los motores y la entrada de voltaje puse unos headers macho
para evitar contactos entre el cable solo a manera de prueba.

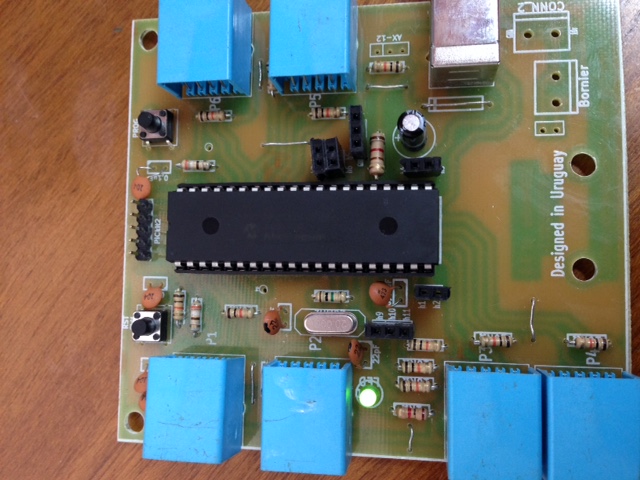

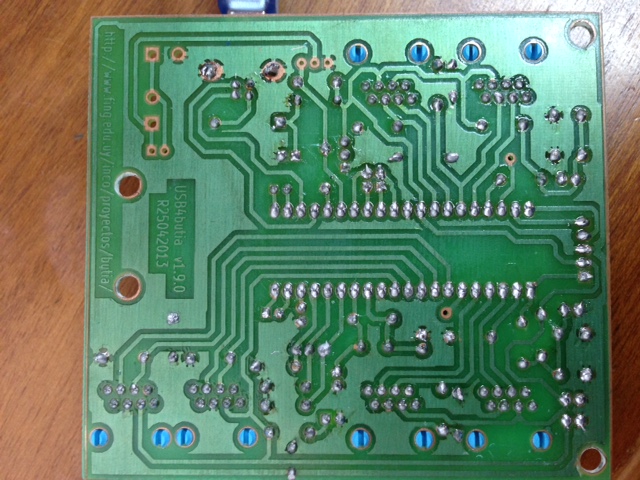

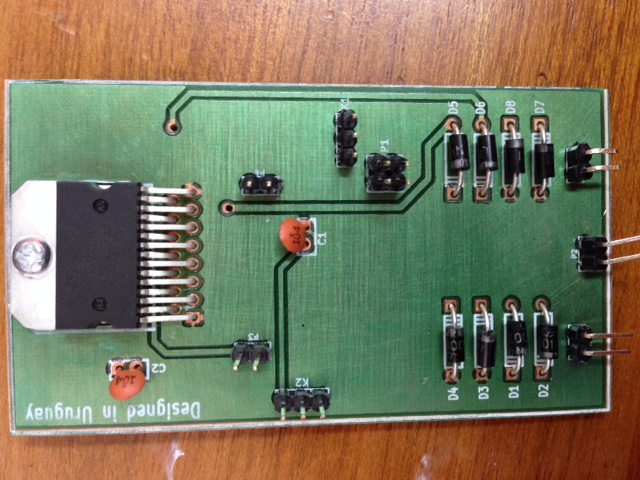

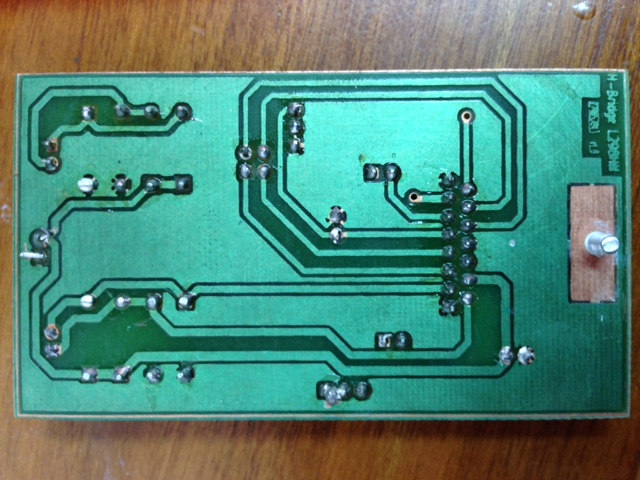

Les comparto unas fotos del Shield CC y el USB4Butia por si ven algo
extraño o si me pueden dar algo de información que me pueda ayudar.

Saludos!


[image: Imágenes integradas 2][image: Imágenes integradas 1][image:
Imágenes integradas 4][image: Imágenes integradas 3]

--
---

-----
