[Butia-devel-list] Problemas con el shield CC

[Andres Aguirre]

Las vías están metalizadas? Me refiero a los agujeritos.
Saludos
El 22/08/2015 12:54, "Alejandro Calderón" <alejokalderon en gmail.com>
escribió:

> Hola a todos:
>
> Les cuento que ya mi USB4Butia funciona perfectamente, sin embargo el
> Shield CC no me ha querido funcionar, he hecho el acondicionamiento
> utilizando pasta termica, y un tornillo en el L298N, ademas de eso hice el
> puente y la conexión a tierra de los pines K2 como me lo sugieren para el
> shield L298HN, lo puse encima del USB4Butia y probe que hubiera continuidad
> entre el pin hembra del USB4Butia y el mismo macho del Shield CC y es
> correcto, además con la ayuda de Alan y Andres instale un firmware
> harcodeado que funciona como si tuviera el Shield CC siempre conectado, he
> probado también continuidad en los diodos y me da solo en un sentido cada
> uno lo que indicaría que estan buenos, puse una batería de 11.1 voltios y
> 1.5 amperios y no me funciona nada, la bateria tiene carga y todo se supone
> esta OK, he probado con varios Shield CC pero ninguno ha funcionado, en las
> terminales de los motores y la entrada de voltaje puse unos headers macho
> para evitar contactos entre el cable solo a manera de prueba.
>

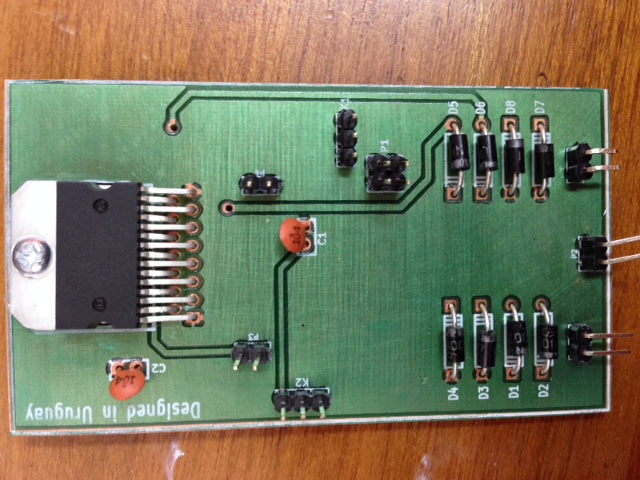

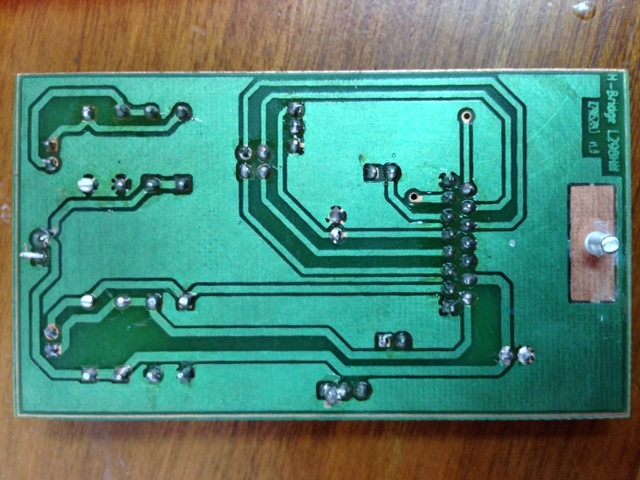

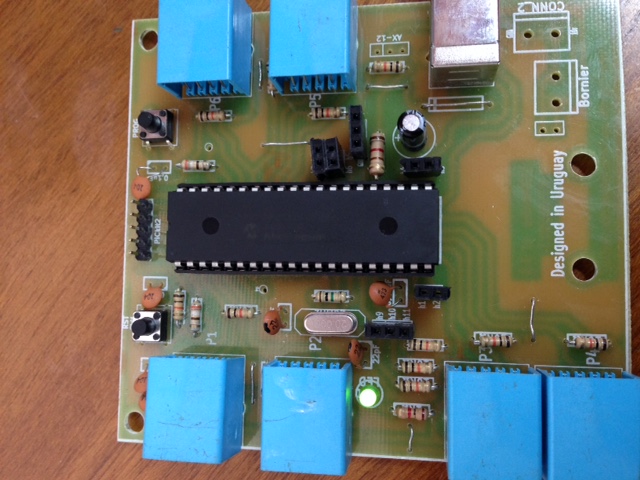

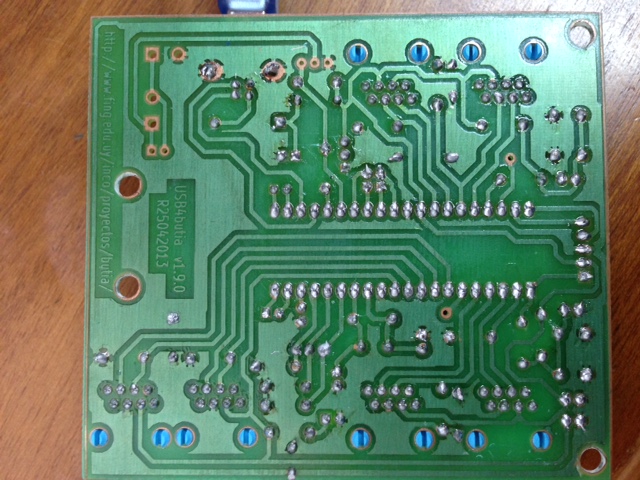

> Les comparto unas fotos del Shield CC y el USB4Butia por si ven algo
> extraño o si me pueden dar algo de información que me pueda ayudar.
>
> Saludos!
>
>
> [image: Imágenes integradas 2][image: Imágenes integradas 1][image:
> Imágenes integradas 4][image: Imágenes integradas 3]
>
> --
> ---
>
> -----
>
