[Butia-devel-list] Problemas con el shield CC

[Alejo Calderón]

Hola Andrés, gracias por responder acabo de hacerlo pero sin resultados.

Saludos!



Enviado desde mi iPhone

---
-----

Cordialmente



Alejandro Calderón
Administrador De Redes Informáticas
gnunick

Please do not send me Microsoft Office/Apple iWork Documents. Send OpenDocument instead!

Por favor no me envíes documentos de Microsoft Office o de iWork, envíame documentos en formatos abiertos como los de OpenOffice.

 No me imprimas si no es necesario. Protejamos el medio ambiente.

Este mensaje y, en su caso, los ficheros anexos son propiedad de Alejandro Calderón, especialmente en lo que respecta a los datos personales, y se dirigen exclusivamente al destinatario referenciado. Si usted no lo es y lo ha recibido por error o tiene conocimiento del mismo por cualquier motivo, le ruego que me lo comunique por este medio y proceda a destruirlo o borrarlo, y que en todo caso se abstenga de utilizar, reproducir, alterar, archivar o comunicar a terceros el presente mensaje y ficheros anexos, todo ello bajo pena de incurrir en responsabilidades legales. El emisor no garantiza la integridad, rapidez o seguridad del presente correo, ni se responsabiliza de posibles perjuicios derivados de la captura, incorporaciones de virus o cualesquiera otras manipulaciones efectuadas por terceros.


> On 22/08/2015, at 12:23 p.m., Andres Aguirre <aaguirre en fing.edu.uy> wrote:
>
> Las vías están metalizadas? Me refiero a los agujeritos.
> Saludos
>
> El 22/08/2015 12:54, "Alejandro Calderón" <alejokalderon en gmail.com> escribió:
>> Hola a todos:
>>
>> Les cuento que ya mi USB4Butia funciona perfectamente, sin embargo el Shield CC no me ha querido funcionar, he hecho el acondicionamiento utilizando pasta termica, y un tornillo en el L298N, ademas de eso hice el puente y la conexión a tierra de los pines K2 como me lo sugieren para el shield L298HN, lo puse encima del USB4Butia y probe que hubiera continuidad entre el pin hembra del USB4Butia y el mismo macho del Shield CC y es correcto, además con la ayuda de Alan y Andres instale un firmware harcodeado que funciona como si tuviera el Shield CC siempre conectado, he probado también continuidad en los diodos y me da solo en un sentido cada uno lo que indicaría que estan buenos, puse una batería de 11.1 voltios y 1.5 amperios y no me funciona nada, la bateria tiene carga y todo se supone esta OK, he probado con varios Shield CC pero ninguno ha funcionado, en las terminales de los motores y la entrada de voltaje puse unos headers macho para evitar contactos entre el cable solo a manera de prueba.
>>

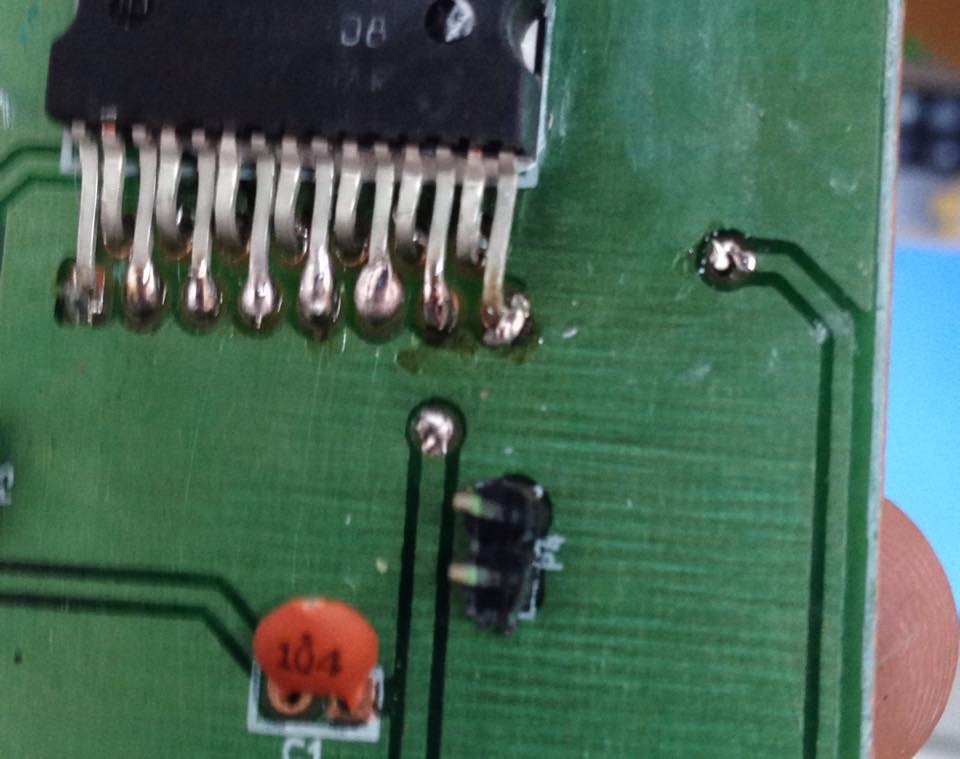

>> Les comparto unas fotos del Shield CC y el USB4Butia por si ven algo extraño o si me pueden dar algo de información que me pueda ayudar.
>>
>> Saludos!
>>
>>
>> <IMG_5381.JPG>
>>
>> --
>> ---
>> -----
>>
