[Butia-devel-list] Problemas con el shield CC

Dom Ago 23 08:51:40 UYT 2015

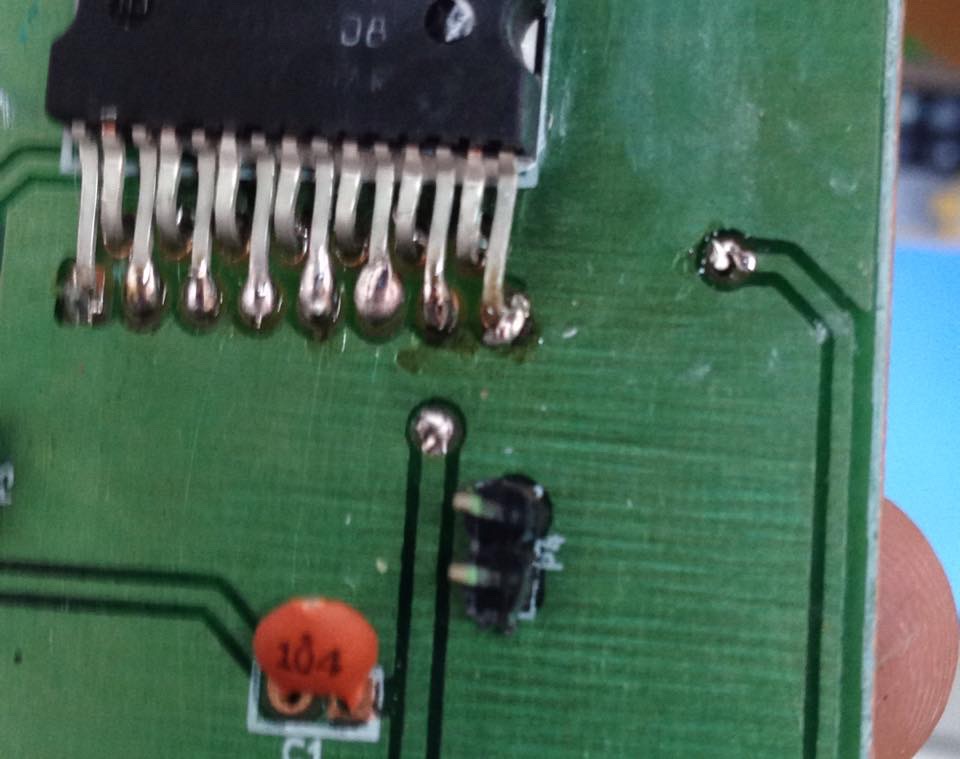

Quizas no se ve muy claro, pero por la foto pareceria que aun hay puntos
donde aun falta soldar (ej. en el condensador C1) y algunos donde habria
que resoldar (ej. algunas de las patas del intergrado, para que se forme
una soldadura homogenea y envolvente totalmente de cada pata, quizas darle
un poco mas de temperatura para que el esta&o fluya mejor).

Suerte !
     Saludos,
         Daniel.

2015-08-22 18:06 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:

> Hola Andrés, gracias por responder acabo de hacerlo pero sin resultados.
>
> Saludos!
>
> [image: image1.jpeg]
>
> Enviado desde mi iPhone
>
> ---
>
> -----
>
> Cordialmente
>
>
>
> *Alejandro CalderónAdministrador De Redes I**nformáticas*
> *gnunick*  [image: skype] [image: Blogger]
> <http://www.gnunick.blogspot.com/> [image: facebook]
> <https://www.facebook.com/gnunick> [image: twitter]
> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
> <http://co.linkedin.com/in/alejocalderon>   [image: Google+]
> <https://plus.google.com/u/0/103707175935519332398>
>
> Please do not send me Microsoft Office/Apple iWork Documents. Send
> OpenDocument instead!
>
> Por favor no me envíes documentos de Microsoft Office o de iWork, envíame
> documentos en formatos abiertos como los de OpenOffice.
>
> [image: eco] No me imprimas si no es necesario. Protejamos el medio
> ambiente.
>
> Este mensaje y, en su caso, los ficheros anexos son propiedad de Alejandro
> Calderón, especialmente en lo que respecta a los datos personales, y se
> dirigen exclusivamente al destinatario referenciado. Si usted no lo es y lo
> ha recibido por error o tiene conocimiento del mismo por cualquier motivo,
> le ruego que me lo comunique por este medio y proceda a destruirlo o
> borrarlo, y que en todo caso se abstenga de utilizar, reproducir, alterar,
> archivar o comunicar a terceros el presente mensaje y ficheros anexos, todo
> ello bajo pena de incurrir en responsabilidades legales. El emisor no
> garantiza la integridad, rapidez o seguridad del presente correo, ni se
> responsabiliza de posibles perjuicios derivados de la captura,
> incorporaciones de virus o cualesquiera otras manipulaciones efectuadas por
> terceros.
>
> On 22/08/2015, at 12:23 p.m., Andres Aguirre <aaguirre en fing.edu.uy> wrote:
>
> Las vías están metalizadas? Me refiero a los agujeritos.
> Saludos
> El 22/08/2015 12:54, "Alejandro Calderón" <alejokalderon en gmail.com>
> escribió:
>
>> Hola a todos:
>>
>> Les cuento que ya mi USB4Butia funciona perfectamente, sin embargo el
>> Shield CC no me ha querido funcionar, he hecho el acondicionamiento
>> utilizando pasta termica, y un tornillo en el L298N, ademas de eso hice el
>> puente y la conexión a tierra de los pines K2 como me lo sugieren para el
>> shield L298HN, lo puse encima del USB4Butia y probe que hubiera continuidad
>> entre el pin hembra del USB4Butia y el mismo macho del Shield CC y es
>> correcto, además con la ayuda de Alan y Andres instale un firmware
>> harcodeado que funciona como si tuviera el Shield CC siempre conectado, he
>> probado también continuidad en los diodos y me da solo en un sentido cada
>> uno lo que indicaría que estan buenos, puse una batería de 11.1 voltios y
>> 1.5 amperios y no me funciona nada, la bateria tiene carga y todo se supone
>> esta OK, he probado con varios Shield CC pero ninguno ha funcionado, en las
>> terminales de los motores y la entrada de voltaje puse unos headers macho
>> para evitar contactos entre el cable solo a manera de prueba.
>>
>> Les comparto unas fotos del Shield CC y el USB4Butia por si ven algo
>> extraño o si me pueden dar algo de información que me pueda ayudar.
>>
>> Saludos!
>>
>>
>> <IMG_5381.JPG>[image: Imágenes integradas 1][image: Imágenes integradas
>> 4][image: Imágenes integradas 3]
>>
>> --
>> ---
>>
>> -----
>>
