[Butia-devel-list] Problemas con el shield CC

[Andres Aguirre]

los capacitores son los correctos. Me parece que lo primero es que debuges
tu usb4butiá y te asegures que los hackpines están todos bien soldados.
Revisaste la continuidad con la pata del pic correspondiente?
saludos



2015-08-23 12:27 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:

> Hola Daniel, ayer hice esa prueba, lo que hice fue ponerlo en adelante
> butia para saber cuales pines recibían voltaje, luego de saber como van los
> pines le di voltaje al shield con una batería sin usar USB4Butia.
>
> Lo hice así:
>

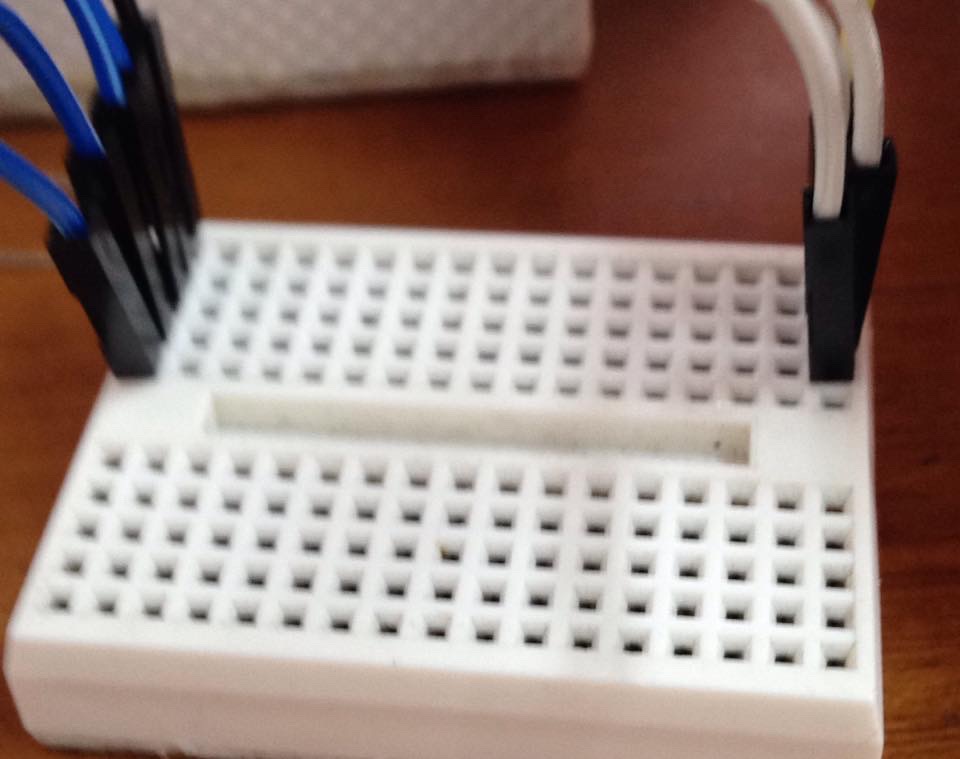

> En una protoboard conecte una batería de 5V.
> (Las azules son positivas y las blancas negativas)
>
> [image: image1.jpeg]
>

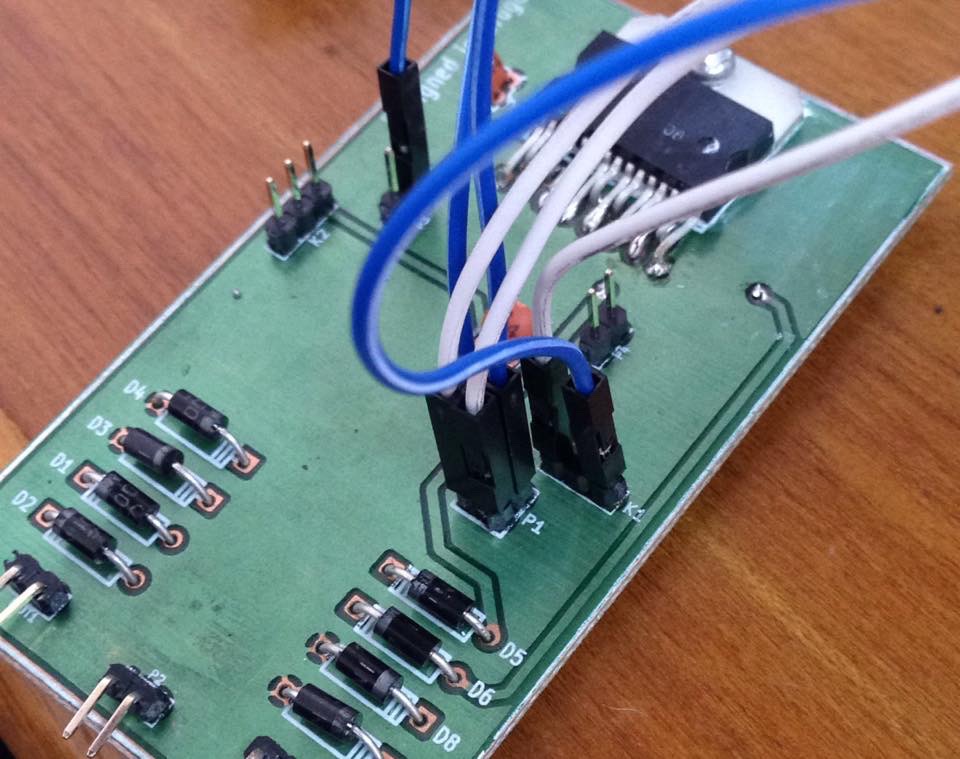

> Luego las conecte así mismo al Shield.
>
> [image: image2.jpeg]
>
> Finalmente probé una a salida del shield pero por momentos no me da
> voltaje y en otros momentos me da máximo 0,3V.
>
> ¿Será posible el tipo y valor de capacitores que tenemos?
>

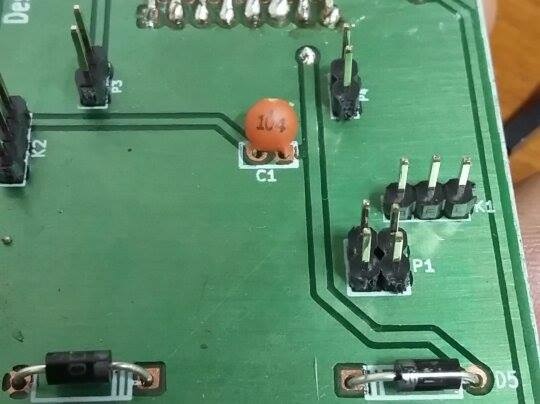

> [image: image3.jpeg]
>
> Creo que estos son a 0.1Uf porque no son fáciles de conseguir los mismos
> amarillos que hay en esta foto.
>
> De no funcionar los que tengo, ¿me sabrías decir por cual reemplazar?
>

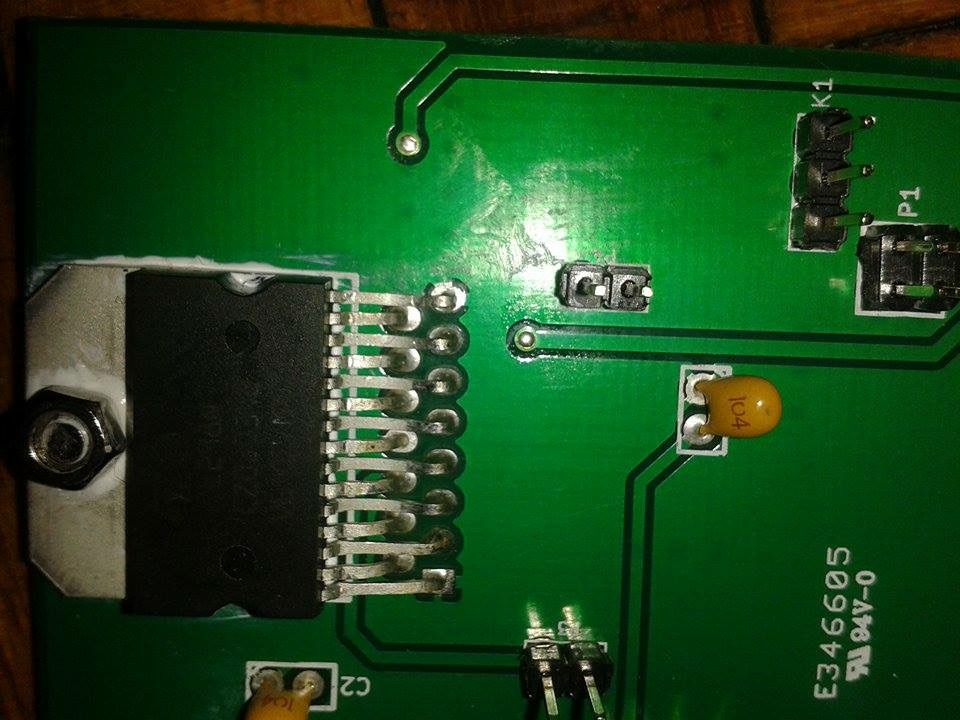

> [image: image4.jpeg]
>
> Hoy voy a ir a trabajar otro rato en el, pero quiero tener mucha
> información antes de hacer otro intento, además voy a chequear las
> soldaduras completamente de nuevo para ver que errores hay.
>
> Enviado desde mi iPhone
>
> ---
>
> -----
>
> Cordialmente
>
>
>
> *Alejandro CalderónAdministrador De Redes I**nformáticas*
> *gnunick*  [image: skype] [image: Blogger]
> <http://www.gnunick.blogspot.com/> [image: facebook]
> <https://www.facebook.com/gnunick> [image: twitter]
> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
> <http://co.linkedin.com/in/alejocalderon>   [image: Google+]
> <https://plus.google.com/u/0/103707175935519332398>
>
> Please do not send me Microsoft Office/Apple iWork Documents. Send
> OpenDocument instead!
>
> Por favor no me envíes documentos de Microsoft Office o de iWork, envíame
> documentos en formatos abiertos como los de OpenOffice.
>
> [image: eco] No me imprimas si no es necesario. Protejamos el medio
> ambiente.
>
> Este mensaje y, en su caso, los ficheros anexos son propiedad de Alejandro
> Calderón, especialmente en lo que respecta a los datos personales, y se
> dirigen exclusivamente al destinatario referenciado. Si usted no lo es y lo
> ha recibido por error o tiene conocimiento del mismo por cualquier motivo,
> le ruego que me lo comunique por este medio y proceda a destruirlo o
> borrarlo, y que en todo caso se abstenga de utilizar, reproducir, alterar,
> archivar o comunicar a terceros el presente mensaje y ficheros anexos, todo
> ello bajo pena de incurrir en responsabilidades legales. El emisor no
> garantiza la integridad, rapidez o seguridad del presente correo, ni se
> responsabiliza de posibles perjuicios derivados de la captura,
> incorporaciones de virus o cualesquiera otras manipulaciones efectuadas por
> terceros.
>
> On 23/08/2015, at 10:11 a.m., Daniel Larrosa <dflc en cs.com.uy> wrote:
>
>
> 2015-08-23 11:24 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>
>> Hola Daniel,
>>
>> Pues la verdad no se que es lo que pasa, ya he revisado la soldadura y
>> probado diferentes Shield y USB4Butia.
>>
>
>
> Disculpa si sueno repetitivo... pero por lo general los problemas estan en
> las soldaduras (falso contacto u omision de hacer de alguna soldadura);
> posibles pistas del impreso interrumpidas o en cortocircuito (ej. por
> alguna soldadura que llega a una pista o pin adyacente, etc).
>
> Verificados esos puntos, pasaria a la prueba "stand alone" del shield,
> conectandole la alimentacion, sin conectarlo a la USB4Butia,. comprobando
> con el voltimetro que los voltajes en los distintos puntos del impreso sean
> consistentes con los esperados (ej. con la punta negativa del voltimetro
> fija a masa, verificar todos los puntos donde se supone que hay VCC y luego
> a la inversa, con la punta positiva del voltimetro a VCC verificar todos
> los puntos donde se supone que hay masa).
>
> Pasada esa prueba, verificar que los voltajes en los diversos pins del
> integrado coincidan con lo esperado segun las especificaciones (ej. que
> tenga alimentacion, que las entradas que no tengan nada conectado esten en
> alta impedancia).
>
> Luego se puede probar a darle las se&ales de entrada adecuadas
> (habilitacion y sentido de giro), a una de las secciones de entrada del
> chip, para un motor, con conexiones desde la fuente de alimentacion, por
> ej. con 1K en serie por las dudas y ver si se activa la salida de potencia.
>
> Con una seccion del shield andando, va a ser mas facil lograr que funcione
> tambien la otra y con el shield andando en la modalidad stand alone es
> luego mas sencillo diagnosticar que sucede en caso de que no anduviese al
> conectarlo a la USB4Butia.
>
> Suerte !
>
> Saludos,
>      Daniel.
>
>
>
