[Butia-devel-list] Problemas con el shield CC

[Andres Aguirre]

Escribite paso a paso el test que hiciste de medir el voltaje de los
hackpines, asi lo reproducimos el lunes en el laboratorio y vemos si está
mal que sea 2.8 V
saludos


2015-08-23 13:21 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:

> Hola Andrés, si, ese procedimiento ya lo hice, probé la continuidad en las
> soldaduras de cada placa estando ya conectadas y los pines me dan
> continuidad, con respecto al USB4Butia me preocupa que solo mande
> 2.8Voltios en vez de 5 en los pines del shield, y con respecto al debugging
> también pensé que podía ser un error humano pero probé con otras dos placas
> USB4Butia y pasa lo mismo.
>
> Gracias!
>
> Enviado desde mi iPhone
>
> ---
>
> -----
>
> Cordialmente
>
>
>
> *Alejandro CalderónAdministrador De Redes I**nformáticas*
> *gnunick*  [image: skype] [image: Blogger]
> <http://www.gnunick.blogspot.com/> [image: facebook]
> <https://www.facebook.com/gnunick> [image: twitter]
> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
> <http://co.linkedin.com/in/alejocalderon>   [image: Google+]
> <https://plus.google.com/u/0/103707175935519332398>
>
> Please do not send me Microsoft Office/Apple iWork Documents. Send
> OpenDocument instead!
>
> Por favor no me envíes documentos de Microsoft Office o de iWork, envíame
> documentos en formatos abiertos como los de OpenOffice.
>
> [image: eco] No me imprimas si no es necesario. Protejamos el medio
> ambiente.
>
> Este mensaje y, en su caso, los ficheros anexos son propiedad de Alejandro
> Calderón, especialmente en lo que respecta a los datos personales, y se
> dirigen exclusivamente al destinatario referenciado. Si usted no lo es y lo
> ha recibido por error o tiene conocimiento del mismo por cualquier motivo,
> le ruego que me lo comunique por este medio y proceda a destruirlo o
> borrarlo, y que en todo caso se abstenga de utilizar, reproducir, alterar,
> archivar o comunicar a terceros el presente mensaje y ficheros anexos, todo
> ello bajo pena de incurrir en responsabilidades legales. El emisor no
> garantiza la integridad, rapidez o seguridad del presente correo, ni se
> responsabiliza de posibles perjuicios derivados de la captura,
> incorporaciones de virus o cualesquiera otras manipulaciones efectuadas por
> terceros.
>
> On 23/08/2015, at 11:08 a.m., Andres Aguirre <aaguirre en fing.edu.uy> wrote:
>
> los capacitores son los correctos. Me parece que lo primero es que debuges
> tu usb4butiá y te asegures que los hackpines están todos bien soldados.
> Revisaste la continuidad con la pata del pic correspondiente?
> saludos
>
>
>
> 2015-08-23 12:27 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>
>> Hola Daniel, ayer hice esa prueba, lo que hice fue ponerlo en adelante
>> butia para saber cuales pines recibían voltaje, luego de saber como van los
>> pines le di voltaje al shield con una batería sin usar USB4Butia.
>>
>> Lo hice así:
>>
>> En una protoboard conecte una batería de 5V.
>> (Las azules son positivas y las blancas negativas)
>>
>> [image: image1.jpeg]
>>

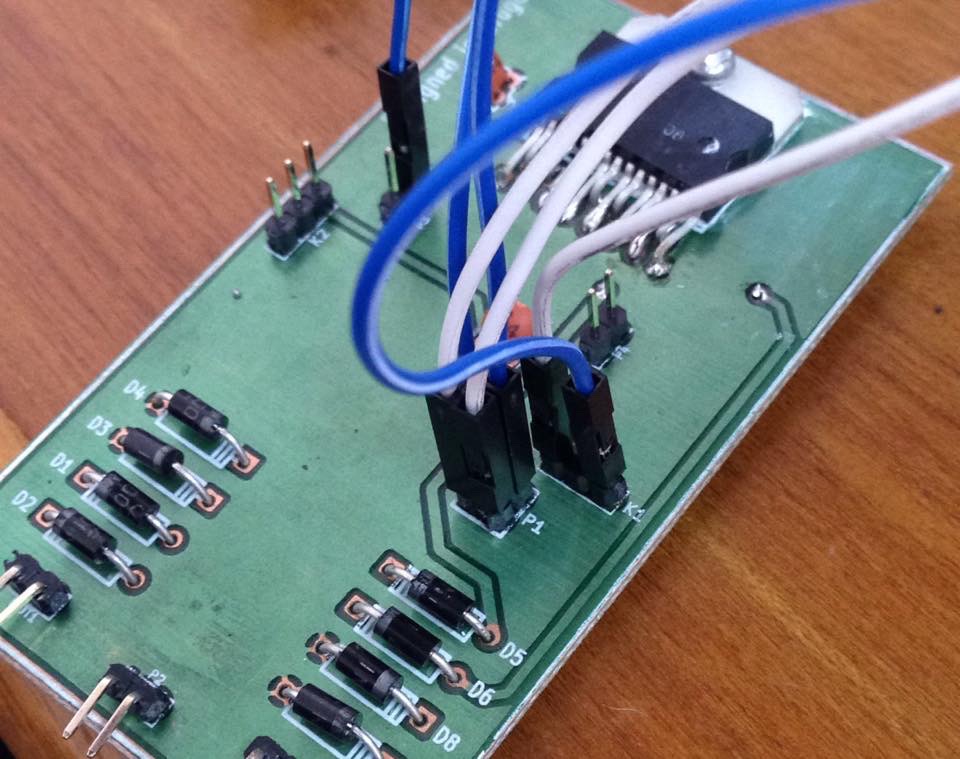

>> Luego las conecte así mismo al Shield.
>>
>> [image: image2.jpeg]
>>
>> Finalmente probé una a salida del shield pero por momentos no me da
>> voltaje y en otros momentos me da máximo 0,3V.
>>
>> ¿Será posible el tipo y valor de capacitores que tenemos?
>>
>> <image3.jpeg>
>>
>> Creo que estos son a 0.1Uf porque no son fáciles de conseguir los mismos
>> amarillos que hay en esta foto.
>>
>> De no funcionar los que tengo, ¿me sabrías decir por cual reemplazar?
>>
>> <image4.jpeg>
>>
>> Hoy voy a ir a trabajar otro rato en el, pero quiero tener mucha
>> información antes de hacer otro intento, además voy a chequear las
>> soldaduras completamente de nuevo para ver que errores hay.
>>
>> Enviado desde mi iPhone
>>
>> ---
>>
>> -----
>>
>> Cordialmente
>>
>>
>>
>> *Alejandro CalderónAdministrador De Redes I**nformáticas*
>> *gnunick*  [image: skype] [image: Blogger]
>> <http://www.gnunick.blogspot.com/> [image: facebook]
>> <https://www.facebook.com/gnunick> [image: twitter]
>> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
>> <http://co.linkedin.com/in/alejocalderon>   [image: Google+]
>> <https://plus.google.com/u/0/103707175935519332398>
>>
>> Please do not send me Microsoft Office/Apple iWork Documents. Send
>> OpenDocument instead!
>>
>> Por favor no me envíes documentos de Microsoft Office o de iWork, envíame
>> documentos en formatos abiertos como los de OpenOffice.
>>
>> [image: eco] No me imprimas si no es necesario. Protejamos el medio
>> ambiente.
>>
>> Este mensaje y, en su caso, los ficheros anexos son propiedad de
>> Alejandro Calderón, especialmente en lo que respecta a los datos
>> personales, y se dirigen exclusivamente al destinatario referenciado. Si
>> usted no lo es y lo ha recibido por error o tiene conocimiento del mismo
>> por cualquier motivo, le ruego que me lo comunique por este medio y proceda
>> a destruirlo o borrarlo, y que en todo caso se abstenga de utilizar,
>> reproducir, alterar, archivar o comunicar a terceros el presente mensaje y
>> ficheros anexos, todo ello bajo pena de incurrir en responsabilidades
>> legales. El emisor no garantiza la integridad, rapidez o seguridad del
>> presente correo, ni se responsabiliza de posibles perjuicios derivados de
>> la captura, incorporaciones de virus o cualesquiera otras manipulaciones
>> efectuadas por terceros.
>>
>> On 23/08/2015, at 10:11 a.m., Daniel Larrosa <dflc en cs.com.uy> wrote:
>>
>>
>> 2015-08-23 11:24 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>>
>>> Hola Daniel,
>>>
>>> Pues la verdad no se que es lo que pasa, ya he revisado la soldadura y
>>> probado diferentes Shield y USB4Butia.
>>>
>>
>>
>> Disculpa si sueno repetitivo... pero por lo general los problemas estan
>> en las soldaduras (falso contacto u omision de hacer de alguna soldadura);
>> posibles pistas del impreso interrumpidas o en cortocircuito (ej. por
>> alguna soldadura que llega a una pista o pin adyacente, etc).
>>
>> Verificados esos puntos, pasaria a la prueba "stand alone" del shield,
>> conectandole la alimentacion, sin conectarlo a la USB4Butia,. comprobando
>> con el voltimetro que los voltajes en los distintos puntos del impreso sean
>> consistentes con los esperados (ej. con la punta negativa del voltimetro
>> fija a masa, verificar todos los puntos donde se supone que hay VCC y luego
>> a la inversa, con la punta positiva del voltimetro a VCC verificar todos
>> los puntos donde se supone que hay masa).
>>
>> Pasada esa prueba, verificar que los voltajes en los diversos pins del
>> integrado coincidan con lo esperado segun las especificaciones (ej. que
>> tenga alimentacion, que las entradas que no tengan nada conectado esten en
>> alta impedancia).
>>
>> Luego se puede probar a darle las se&ales de entrada adecuadas
>> (habilitacion y sentido de giro), a una de las secciones de entrada del
>> chip, para un motor, con conexiones desde la fuente de alimentacion, por
>> ej. con 1K en serie por las dudas y ver si se activa la salida de potencia.
>>
>> Con una seccion del shield andando, va a ser mas facil lograr que
>> funcione tambien la otra y con el shield andando en la modalidad stand
>> alone es luego mas sencillo diagnosticar que sucede en caso de que no
>> anduviese al conectarlo a la USB4Butia.
>>
>> Suerte !
>>
>> Saludos,
>>      Daniel.
>>
>>
>>
>
