[Butia-devel-list] Problemas con el shield CC
Alejandro Calderón
alejokalderon en gmail.com
Lun Ago 24 10:36:59 UYT 2015

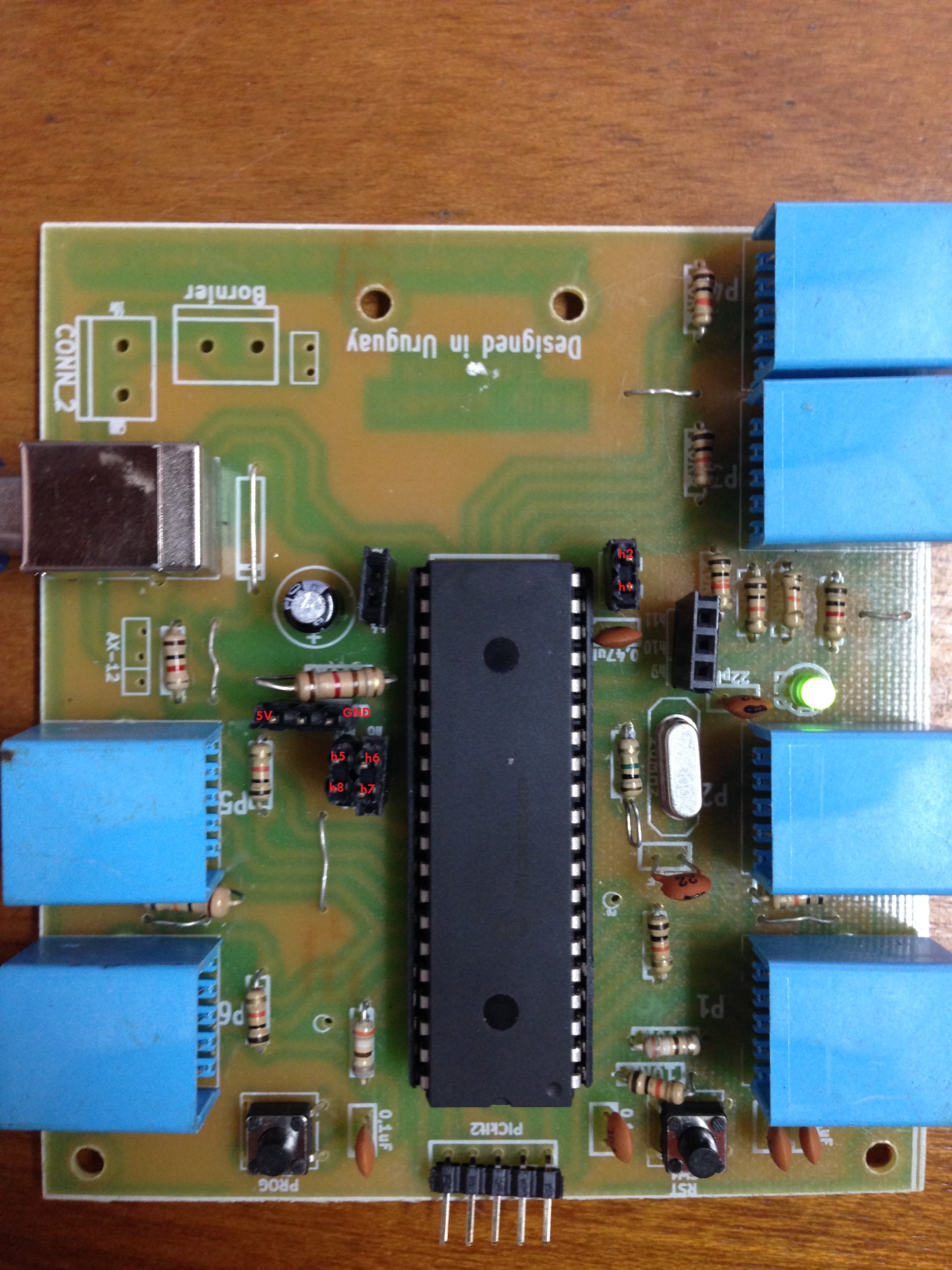

Hola Andres, te comparto la siguiente imágen donde señalo con rojo los
hackpines que conecté, además las medidas que tome entre ellos.
Saludos y gracias por responder.
Los valores que no incluyo es porque envían 0.
Cuando el Butía esta conectado al puerto USB y reconocido muestra los
siguientes voltajes.
4.91V entre h8- y 5V+
4.91V entre h7- y 5V+
4.91V entre h6- y 5V+
4.91V entre h5- y 5V+
4.91V entre h2- y 5V+
4.91V entre GND- y 5V+
Cuando el Butía esta conectado al puerto USB y reconocido además de
ejecutar Empezar > Por Siempre > Adelante Butiá muestra los siguientes
voltajes.
4.91V entre GND- y 5V+
2.8V entre h6- y 5V+
2.8V entre h5- y 5V+
2.8V entre h2- y 5V+
4.91V entre h8- y 5V+
4.91V entre h7- y 5V+
2.8V entre h6- y GND+
2.8V entre h5- y GND+
2.8V entre h2- y GND+
2.8V entre h8- y h5+
2.8V entre h8- y h6+
2.8V entre h8- y h2+
2.8V entre h7- y h5+
2.8V entre h7- y h6+
2.8V entre h7- y h2+
[image: Imágenes integradas 1]
El 23 de agosto de 2015, 11:39, Andres Aguirre <aaguirre en fing.edu.uy>
escribió:
> Escribite paso a paso el test que hiciste de medir el voltaje de los
> hackpines, asi lo reproducimos el lunes en el laboratorio y vemos si está
> mal que sea 2.8 V
> saludos
>
>
> 2015-08-23 13:21 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>
>> Hola Andrés, si, ese procedimiento ya lo hice, probé la continuidad en
>> las soldaduras de cada placa estando ya conectadas y los pines me dan
>> continuidad, con respecto al USB4Butia me preocupa que solo mande
>> 2.8Voltios en vez de 5 en los pines del shield, y con respecto al debugging
>> también pensé que podía ser un error humano pero probé con otras dos placas
>> USB4Butia y pasa lo mismo.
>>
>> Gracias!
>>
>> Enviado desde mi iPhone
>>
>> ---
>>
>> -----
>>
>> Cordialmente
>>
>>
>>
>> *Alejandro CalderónAdministrador De Redes I**nformáticas*
>> *gnunick* [image: skype] [image: Blogger]
>> <http://www.gnunick.blogspot.com/> [image: facebook]
>> <https://www.facebook.com/gnunick> [image: twitter]
>> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
>> <http://co.linkedin.com/in/alejocalderon> [image: Google+]
>> <https://plus.google.com/u/0/103707175935519332398>
>>
>> Please do not send me Microsoft Office/Apple iWork Documents. Send
>> OpenDocument instead!
>>
>> Por favor no me envíes documentos de Microsoft Office o de iWork, envíame
>> documentos en formatos abiertos como los de OpenOffice.
>>
>> [image: eco] No me imprimas si no es necesario. Protejamos el medio
>> ambiente.
>>
>> Este mensaje y, en su caso, los ficheros anexos son propiedad de
>> Alejandro Calderón, especialmente en lo que respecta a los datos
>> personales, y se dirigen exclusivamente al destinatario referenciado. Si
>> usted no lo es y lo ha recibido por error o tiene conocimiento del mismo
>> por cualquier motivo, le ruego que me lo comunique por este medio y proceda
>> a destruirlo o borrarlo, y que en todo caso se abstenga de utilizar,
>> reproducir, alterar, archivar o comunicar a terceros el presente mensaje y
>> ficheros anexos, todo ello bajo pena de incurrir en responsabilidades
>> legales. El emisor no garantiza la integridad, rapidez o seguridad del
>> presente correo, ni se responsabiliza de posibles perjuicios derivados de
>> la captura, incorporaciones de virus o cualesquiera otras manipulaciones
>> efectuadas por terceros.
>>
>> On 23/08/2015, at 11:08 a.m., Andres Aguirre <aaguirre en fing.edu.uy>
>> wrote:
>>
>> los capacitores son los correctos. Me parece que lo primero es que
>> debuges tu usb4butiá y te asegures que los hackpines están todos bien
>> soldados. Revisaste la continuidad con la pata del pic correspondiente?
>> saludos
>>
>>
>>
>> 2015-08-23 12:27 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>>
>>> Hola Daniel, ayer hice esa prueba, lo que hice fue ponerlo en adelante
>>> butia para saber cuales pines recibían voltaje, luego de saber como van los
>>> pines le di voltaje al shield con una batería sin usar USB4Butia.
>>>
>>> Lo hice así:
>>>
>>> En una protoboard conecte una batería de 5V.
>>> (Las azules son positivas y las blancas negativas)
>>>
>>> [image: image1.jpeg]
>>>

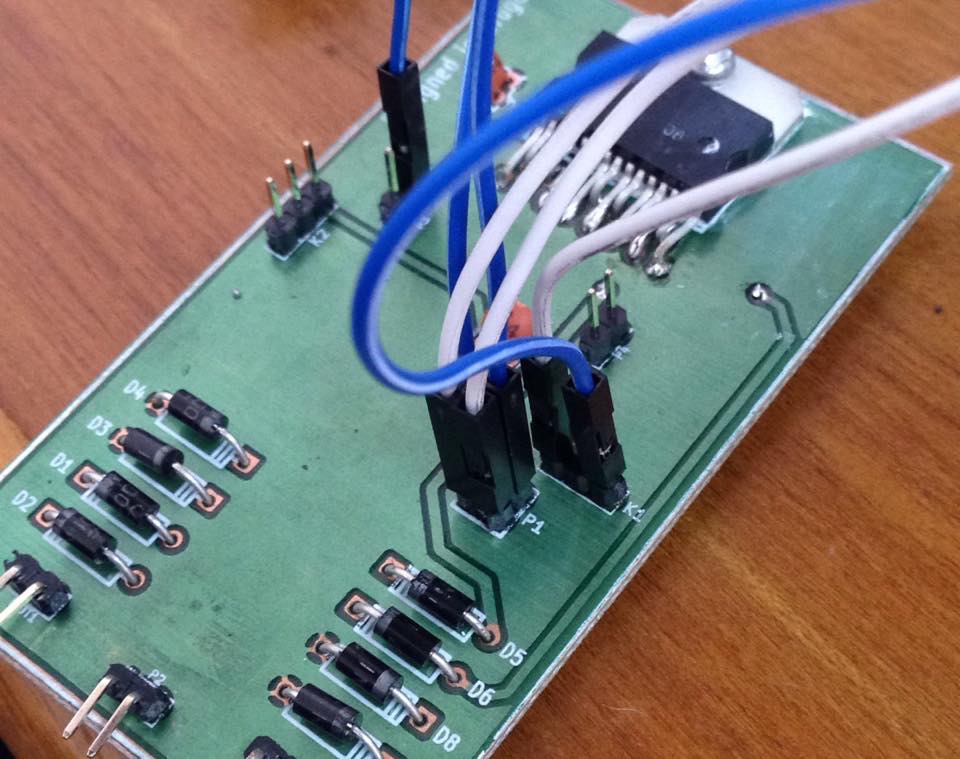

>>> Luego las conecte así mismo al Shield.
>>>
>>> [image: image2.jpeg]
>>>
>>> Finalmente probé una a salida del shield pero por momentos no me da
>>> voltaje y en otros momentos me da máximo 0,3V.
>>>
>>> ¿Será posible el tipo y valor de capacitores que tenemos?
>>>
>>> <image3.jpeg>
>>>
>>> Creo que estos son a 0.1Uf porque no son fáciles de conseguir los mismos
>>> amarillos que hay en esta foto.
>>>
>>> De no funcionar los que tengo, ¿me sabrías decir por cual reemplazar?
>>>
>>> <image4.jpeg>
>>>
>>> Hoy voy a ir a trabajar otro rato en el, pero quiero tener mucha
>>> información antes de hacer otro intento, además voy a chequear las
>>> soldaduras completamente de nuevo para ver que errores hay.
>>>
>>> Enviado desde mi iPhone
>>>
>>> ---
>>>
>>> -----
>>>
>>> Cordialmente
>>>
>>>
>>>
>>> *Alejandro CalderónAdministrador De Redes I**nformáticas*
>>> *gnunick* [image: skype] [image: Blogger]
>>> <http://www.gnunick.blogspot.com/> [image: facebook]
>>> <https://www.facebook.com/gnunick> [image: twitter]
>>> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
>>> <http://co.linkedin.com/in/alejocalderon> [image: Google+]
>>> <https://plus.google.com/u/0/103707175935519332398>
>>>
>>> Please do not send me Microsoft Office/Apple iWork Documents. Send
>>> OpenDocument instead!
>>>
>>> Por favor no me envíes documentos de Microsoft Office o de iWork,
>>> envíame documentos en formatos abiertos como los de OpenOffice.
>>>
>>> [image: eco] No me imprimas si no es necesario. Protejamos el medio
>>> ambiente.
>>>
>>> Este mensaje y, en su caso, los ficheros anexos son propiedad de
>>> Alejandro Calderón, especialmente en lo que respecta a los datos
>>> personales, y se dirigen exclusivamente al destinatario referenciado. Si
>>> usted no lo es y lo ha recibido por error o tiene conocimiento del mismo
>>> por cualquier motivo, le ruego que me lo comunique por este medio y proceda
>>> a destruirlo o borrarlo, y que en todo caso se abstenga de utilizar,
>>> reproducir, alterar, archivar o comunicar a terceros el presente mensaje y
>>> ficheros anexos, todo ello bajo pena de incurrir en responsabilidades
>>> legales. El emisor no garantiza la integridad, rapidez o seguridad del
>>> presente correo, ni se responsabiliza de posibles perjuicios derivados de
>>> la captura, incorporaciones de virus o cualesquiera otras manipulaciones
>>> efectuadas por terceros.
>>>
>>> On 23/08/2015, at 10:11 a.m., Daniel Larrosa <dflc en cs.com.uy> wrote:
>>>
>>>
>>> 2015-08-23 11:24 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>>>
>>>> Hola Daniel,
>>>>
>>>> Pues la verdad no se que es lo que pasa, ya he revisado la soldadura y
>>>> probado diferentes Shield y USB4Butia.
>>>>
>>>
>>>
>>> Disculpa si sueno repetitivo... pero por lo general los problemas estan
>>> en las soldaduras (falso contacto u omision de hacer de alguna soldadura);
>>> posibles pistas del impreso interrumpidas o en cortocircuito (ej. por
>>> alguna soldadura que llega a una pista o pin adyacente, etc).
>>>
>>> Verificados esos puntos, pasaria a la prueba "stand alone" del shield,
>>> conectandole la alimentacion, sin conectarlo a la USB4Butia,. comprobando
>>> con el voltimetro que los voltajes en los distintos puntos del impreso sean
>>> consistentes con los esperados (ej. con la punta negativa del voltimetro
>>> fija a masa, verificar todos los puntos donde se supone que hay VCC y luego
>>> a la inversa, con la punta positiva del voltimetro a VCC verificar todos
>>> los puntos donde se supone que hay masa).
>>>
>>> Pasada esa prueba, verificar que los voltajes en los diversos pins del
>>> integrado coincidan con lo esperado segun las especificaciones (ej. que
>>> tenga alimentacion, que las entradas que no tengan nada conectado esten en
>>> alta impedancia).
>>>
>>> Luego se puede probar a darle las se&ales de entrada adecuadas
>>> (habilitacion y sentido de giro), a una de las secciones de entrada del
>>> chip, para un motor, con conexiones desde la fuente de alimentacion, por
>>> ej. con 1K en serie por las dudas y ver si se activa la salida de potencia.
>>>
>>> Con una seccion del shield andando, va a ser mas facil lograr que
>>> funcione tambien la otra y con el shield andando en la modalidad stand
>>> alone es luego mas sencillo diagnosticar que sucede en caso de que no
>>> anduviese al conectarlo a la USB4Butia.
>>>
>>> Suerte !
>>>
>>> Saludos,
>>> Daniel.
>>>
>>>
>>>
>>
>
--
---
-----
