[Butia-devel-list] Problemas con el shield CC

Lun Ago 24 10:58:03 UYT 2015

Probe esto sin conectar el Shield, pero acabo de conectar el Shield y pasa
algo extraño, cuando pruebo medir estos mismos valores con el Shield
conectado todo lo relacionado con h2 me da 0, intente cambiar los hackpines
del shield y me pasa lo mismo, ademas medí continuidad entre el h2 en el
USB4Butia y el Shield y me da continuidad, parecería que fuera una perdida
de voltaje en el pin h2.

El 24 de agosto de 2015, 8:36, Alejandro Calderón <alejokalderon en gmail.com>
escribió:

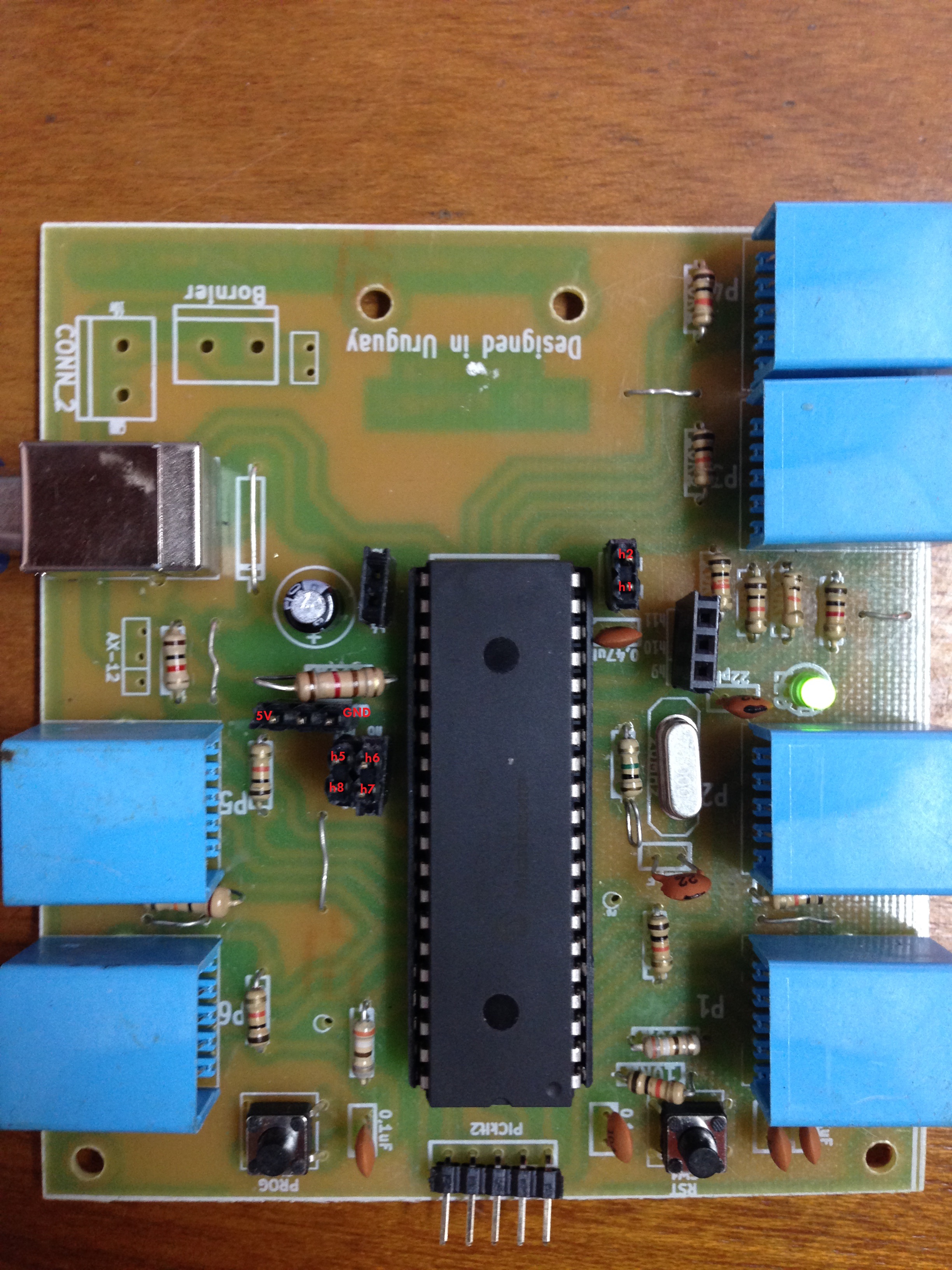

> Hola Andres, te comparto la siguiente imágen donde señalo con rojo los
> hackpines que conecté, además las medidas que tome entre ellos.
>
> Saludos y gracias por responder.
>
> Los valores que no incluyo es porque envían 0.
>
> Cuando el Butía esta conectado al puerto USB y reconocido muestra los
> siguientes voltajes.
>
> 4.91V entre h8- y 5V+
> 4.91V entre h7- y 5V+
> 4.91V entre h6- y 5V+
> 4.91V entre h5- y 5V+
> 4.91V entre h2- y 5V+
> 4.91V entre GND- y 5V+
>
> Cuando el Butía esta conectado al puerto USB y reconocido además de
> ejecutar Empezar > Por Siempre > Adelante Butiá muestra los siguientes
> voltajes.
>
> 4.91V entre GND- y 5V+
> 2.8V entre h6- y 5V+
> 2.8V entre h5- y 5V+
> 2.8V entre h2- y 5V+
> 4.91V entre h8- y 5V+
> 4.91V entre h7- y 5V+
> 2.8V entre h6- y GND+
> 2.8V entre h5- y GND+
> 2.8V entre h2- y GND+
> 2.8V entre h8- y h5+
> 2.8V entre h8- y h6+
> 2.8V entre h8- y h2+
> 2.8V entre h7- y h5+
> 2.8V entre h7- y h6+
> 2.8V entre h7- y h2+
>
> [image: Imágenes integradas 1]
>
> El 23 de agosto de 2015, 11:39, Andres Aguirre <aaguirre en fing.edu.uy>
> escribió:
>
>> Escribite paso a paso el test que hiciste de medir el voltaje de los
>> hackpines, asi lo reproducimos el lunes en el laboratorio y vemos si está
>> mal que sea 2.8 V
>> saludos
>>
>>
>> 2015-08-23 13:21 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>>
>>> Hola Andrés, si, ese procedimiento ya lo hice, probé la continuidad en
>>> las soldaduras de cada placa estando ya conectadas y los pines me dan
>>> continuidad, con respecto al USB4Butia me preocupa que solo mande
>>> 2.8Voltios en vez de 5 en los pines del shield, y con respecto al debugging
>>> también pensé que podía ser un error humano pero probé con otras dos placas
>>> USB4Butia y pasa lo mismo.
>>>
>>> Gracias!
>>>
>>> Enviado desde mi iPhone
>>>
>>> ---
>>>
>>> -----
>>>
>>> Cordialmente
>>>
>>>
>>>
>>> *Alejandro CalderónAdministrador De Redes I**nformáticas*
>>> *gnunick*  [image: skype] [image: Blogger]
>>> <http://www.gnunick.blogspot.com/> [image: facebook]
>>> <https://www.facebook.com/gnunick> [image: twitter]
>>> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
>>> <http://co.linkedin.com/in/alejocalderon>   [image: Google+]
>>> <https://plus.google.com/u/0/103707175935519332398>
>>>
>>> Please do not send me Microsoft Office/Apple iWork Documents. Send
>>> OpenDocument instead!
>>>
>>> Por favor no me envíes documentos de Microsoft Office o de iWork,
>>> envíame documentos en formatos abiertos como los de OpenOffice.
>>>
>>> [image: eco] No me imprimas si no es necesario. Protejamos el medio
>>> ambiente.
>>>
>>> Este mensaje y, en su caso, los ficheros anexos son propiedad de
>>> Alejandro Calderón, especialmente en lo que respecta a los datos
>>> personales, y se dirigen exclusivamente al destinatario referenciado. Si
>>> usted no lo es y lo ha recibido por error o tiene conocimiento del mismo
>>> por cualquier motivo, le ruego que me lo comunique por este medio y proceda
>>> a destruirlo o borrarlo, y que en todo caso se abstenga de utilizar,
>>> reproducir, alterar, archivar o comunicar a terceros el presente mensaje y
>>> ficheros anexos, todo ello bajo pena de incurrir en responsabilidades
>>> legales. El emisor no garantiza la integridad, rapidez o seguridad del
>>> presente correo, ni se responsabiliza de posibles perjuicios derivados de
>>> la captura, incorporaciones de virus o cualesquiera otras manipulaciones
>>> efectuadas por terceros.
>>>
>>> On 23/08/2015, at 11:08 a.m., Andres Aguirre <aaguirre en fing.edu.uy>
>>> wrote:
>>>
>>> los capacitores son los correctos. Me parece que lo primero es que
>>> debuges tu usb4butiá y te asegures que los hackpines están todos bien
>>> soldados. Revisaste la continuidad con la pata del pic correspondiente?
>>> saludos
>>>
>>>
>>>
>>> 2015-08-23 12:27 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>>>
>>>> Hola Daniel, ayer hice esa prueba, lo que hice fue ponerlo en adelante
>>>> butia para saber cuales pines recibían voltaje, luego de saber como van los
>>>> pines le di voltaje al shield con una batería sin usar USB4Butia.
>>>>
>>>> Lo hice así:
>>>>
>>>> En una protoboard conecte una batería de 5V.
>>>> (Las azules son positivas y las blancas negativas)
>>>>
>>>> [image: image1.jpeg]
>>>>

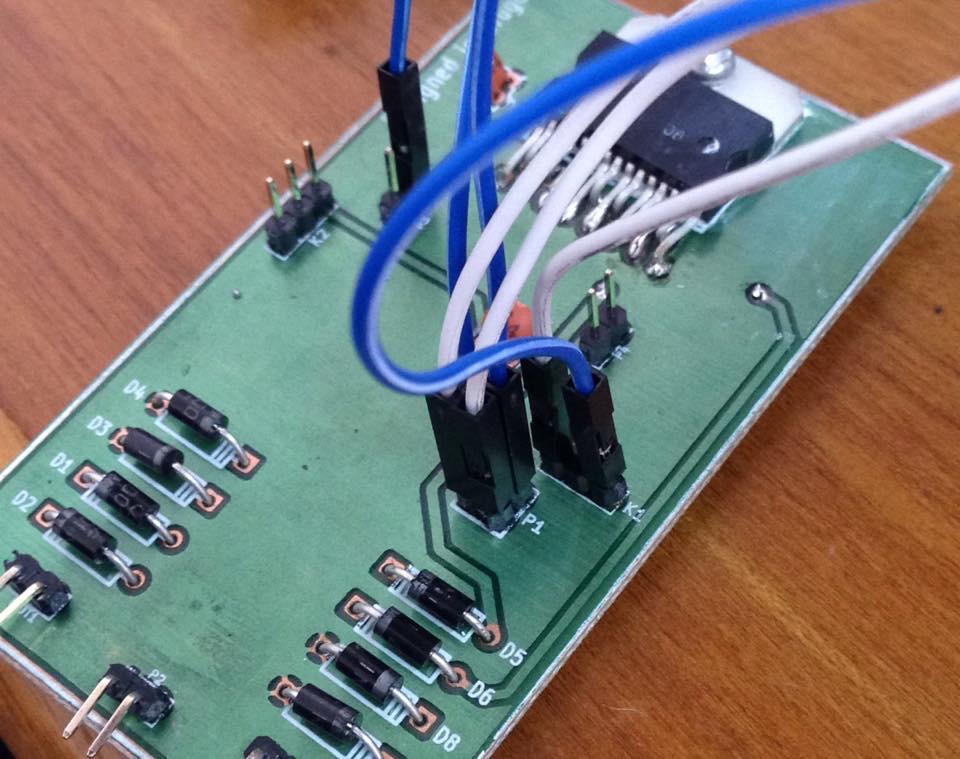

>>>> Luego las conecte así mismo al Shield.
>>>>
>>>> [image: image2.jpeg]
>>>>
>>>> Finalmente probé una a salida del shield pero por momentos no me da
>>>> voltaje y en otros momentos me da máximo 0,3V.
>>>>
>>>> ¿Será posible el tipo y valor de capacitores que tenemos?
>>>>
>>>> <image3.jpeg>
>>>>
>>>> Creo que estos son a 0.1Uf porque no son fáciles de conseguir los
>>>> mismos amarillos que hay en esta foto.
>>>>
>>>> De no funcionar los que tengo, ¿me sabrías decir por cual reemplazar?
>>>>
>>>> <image4.jpeg>
>>>>
>>>> Hoy voy a ir a trabajar otro rato en el, pero quiero tener mucha
>>>> información antes de hacer otro intento, además voy a chequear las
>>>> soldaduras completamente de nuevo para ver que errores hay.
>>>>
>>>> Enviado desde mi iPhone
>>>>
>>>> ---
>>>>
>>>> -----
>>>>
>>>> Cordialmente
>>>>
>>>>
>>>>
>>>> *Alejandro CalderónAdministrador De Redes I**nformáticas*
>>>> *gnunick*  [image: skype] [image: Blogger]
>>>> <http://www.gnunick.blogspot.com/> [image: facebook]
>>>> <https://www.facebook.com/gnunick> [image: twitter]
>>>> <https://twitter.com/#%21/NickKalderon> [image: linkedIn]
>>>> <http://co.linkedin.com/in/alejocalderon>   [image: Google+]
>>>> <https://plus.google.com/u/0/103707175935519332398>
>>>>
>>>> Please do not send me Microsoft Office/Apple iWork Documents. Send
>>>> OpenDocument instead!
>>>>
>>>> Por favor no me envíes documentos de Microsoft Office o de iWork,
>>>> envíame documentos en formatos abiertos como los de OpenOffice.
>>>>
>>>> [image: eco] No me imprimas si no es necesario. Protejamos el medio
>>>> ambiente.
>>>>
>>>> Este mensaje y, en su caso, los ficheros anexos son propiedad de
>>>> Alejandro Calderón, especialmente en lo que respecta a los datos
>>>> personales, y se dirigen exclusivamente al destinatario referenciado. Si
>>>> usted no lo es y lo ha recibido por error o tiene conocimiento del mismo
>>>> por cualquier motivo, le ruego que me lo comunique por este medio y proceda
>>>> a destruirlo o borrarlo, y que en todo caso se abstenga de utilizar,
>>>> reproducir, alterar, archivar o comunicar a terceros el presente mensaje y
>>>> ficheros anexos, todo ello bajo pena de incurrir en responsabilidades
>>>> legales. El emisor no garantiza la integridad, rapidez o seguridad del
>>>> presente correo, ni se responsabiliza de posibles perjuicios derivados de
>>>> la captura, incorporaciones de virus o cualesquiera otras manipulaciones
>>>> efectuadas por terceros.
>>>>
>>>> On 23/08/2015, at 10:11 a.m., Daniel Larrosa <dflc en cs.com.uy> wrote:
>>>>
>>>>
>>>> 2015-08-23 11:24 GMT-03:00 Alejo Calderón <alejokalderon en gmail.com>:
>>>>
>>>>> Hola Daniel,
>>>>>
>>>>> Pues la verdad no se que es lo que pasa, ya he revisado la soldadura y
>>>>> probado diferentes Shield y USB4Butia.
>>>>>
>>>>
>>>>
>>>> Disculpa si sueno repetitivo... pero por lo general los problemas estan
>>>> en las soldaduras (falso contacto u omision de hacer de alguna soldadura);
>>>> posibles pistas del impreso interrumpidas o en cortocircuito (ej. por
>>>> alguna soldadura que llega a una pista o pin adyacente, etc).
>>>>
>>>> Verificados esos puntos, pasaria a la prueba "stand alone" del shield,
>>>> conectandole la alimentacion, sin conectarlo a la USB4Butia,. comprobando
>>>> con el voltimetro que los voltajes en los distintos puntos del impreso sean
>>>> consistentes con los esperados (ej. con la punta negativa del voltimetro
>>>> fija a masa, verificar todos los puntos donde se supone que hay VCC y luego
>>>> a la inversa, con la punta positiva del voltimetro a VCC verificar todos
>>>> los puntos donde se supone que hay masa).
>>>>
>>>> Pasada esa prueba, verificar que los voltajes en los diversos pins del
>>>> integrado coincidan con lo esperado segun las especificaciones (ej. que
>>>> tenga alimentacion, que las entradas que no tengan nada conectado esten en
>>>> alta impedancia).
>>>>
>>>> Luego se puede probar a darle las se&ales de entrada adecuadas
>>>> (habilitacion y sentido de giro), a una de las secciones de entrada del
>>>> chip, para un motor, con conexiones desde la fuente de alimentacion, por
>>>> ej. con 1K en serie por las dudas y ver si se activa la salida de potencia.
>>>>
>>>> Con una seccion del shield andando, va a ser mas facil lograr que
>>>> funcione tambien la otra y con el shield andando en la modalidad stand
>>>> alone es luego mas sencillo diagnosticar que sucede en caso de que no
>>>> anduviese al conectarlo a la USB4Butia.
>>>>
>>>> Suerte !
>>>>
>>>> Saludos,
>>>>      Daniel.
>>>>
>>>>
>>>>
>>>
>>
>
>
> --
> ---
>
> -----
>
