Ejemplos Geometrical 2D

EJEMPLOS FACHADA GEOMETRICAL 2D

Ejemplo 1:

         El ejemplo consiste en una rotacion de centro ( 100, 100 ),( columnas, filas) y ángulo 45
            grados antihorario.
            Leo de disco una imagen unsigned char( grises ) y la cargo en ima1.
            Muestro en pantalla la imagen
            Construyo la fachada de geometrical desde la fachada de imagen.
            Construyo una transformacion afin.
            Construyo la rotacion dando el ángulo.
            Seteo el centro de rotacion; uso interpolador de lagrange.
            Aplico la transformacion afin( donde la rotacion es un caso particular).
            Muestro resultado en pantalla.

ver código de ejemplo

Imagen de prueba

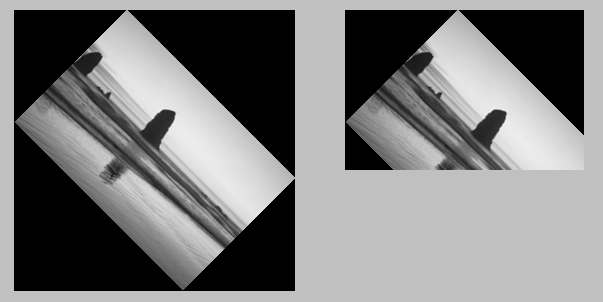

Resultado con automatic_resize = true Resultado con automatic_resize = false ( caso por defecto )

Ejemplo 2 :

El ejemplo consiste en una traslación de vector ( 100, 100 ), ( columnas, filas).
Leo de disco una imagen RGB de unsigned char y la cargo en ima1.
Muestro en pantalla la imagen.
Construyo la fachada de geometrical desde la fachada de imagen.
Creo Matriz y Vector del la transformacion afin.
Construyo una transformacion afin.
Seteo a la fachada de geometrical Matrix, Vector; uso interpolador de lagrange.
Aplico la transformacion afin con automatic_resize = true.
Muestro resultado en pantalla.
Destruyo la fachada de geometrical.
ver código de ejemplo
Imagen de prueba

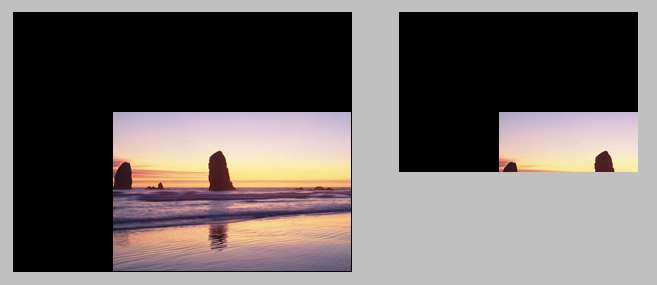

Resultado con automatic_resize = true Resultado con automatic_resize = false ( caso por defecto )

Esto es válido cuando la imagen trasladada queda en el primer cuadrante, de otra forma alguna de las coordenadas de la imagen sería negativa y sí hicieramos que no hubiese pérdida de "información" perderíamos el sentido de las posiciones espaciales.

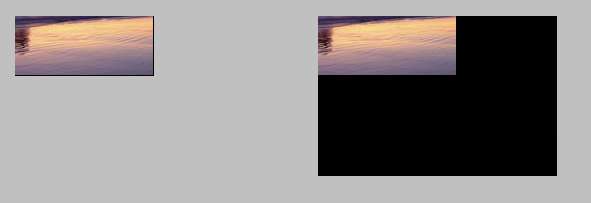

Ejemplo con traslación ( -100, -100 )

Resultado con automatic_resize = true Resultado con automatic_resize = false ( caso por defecto )

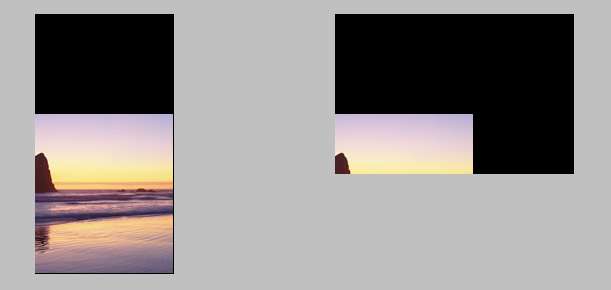

Ejemplo con traslación ( -100, 100 )

Resultado con automatic_resize = true Resultado con automatic_resize = false ( caso por defecto )

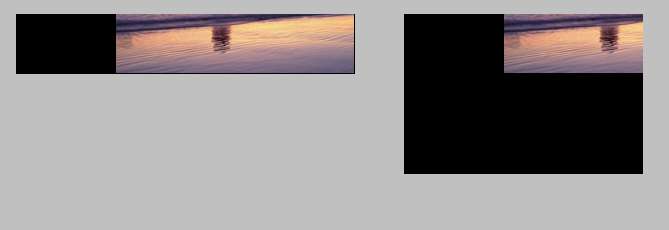

Ejemplo con traslación ( 100, -100)

Resultado con automatic_resize = true Resultado con automatic_resize = false ( caso por defecto )

Ejemplo 3:

Este ejemplo consiste en una transformación afin de matriz 2 -1 y vector nulo.
1 2

            Leo de disco una imagen RGB de unsigned char y la cargo en ima1.
            Muestro en pantalla la imagen.
            Construyo la fachada de geometrical desde la fachada de imagen.
            Creo Matriz y Vector del la transformacion afin.
            Construyo una transformacion afin.
            Seteo a la fachada de geometrical Matrix, Vector; uso interpolador de lagrange.
            Aplico la transformacion afin.
            Muestro resultado en pantalla.
            Destruyo la fachada de geometrical.

ver código ejemplo

Imagen de prueba

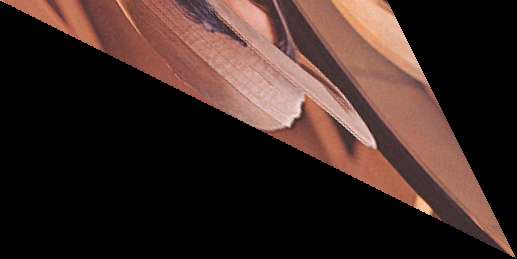

Resultado con automatic_resize = true

Resultado con automatic_resize = false ( caso por defecto )

Ejemplo 4:

Este ejemplo comprime al cuarta parte la imagen original.

ver código ejemplo

Imagen de prueba

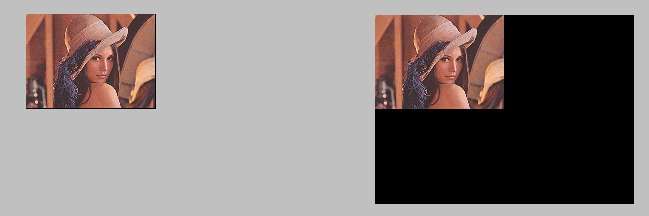

Resultado con automatic_resize = true Resultado con automatic_resize = false ( caso por defecto )

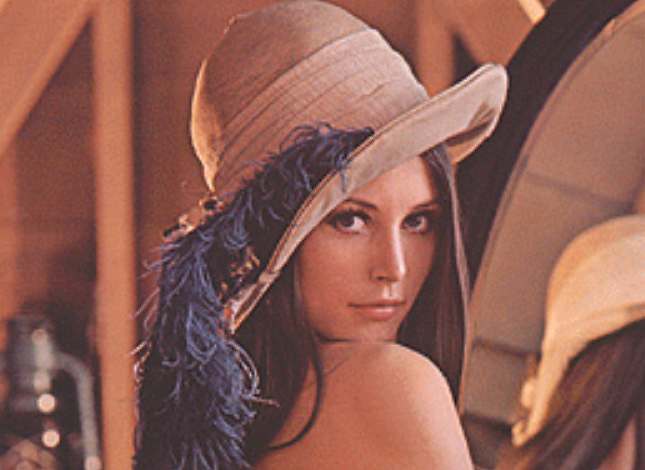

Ejemplo con zoom x 2.5 :

Resultado con automatic_resize = true

Resultado con automatic_resize = false ( caso por defecto )
