[Butia-devel-list] Idea para una ficha de sujeción de marcador
H3nry Coca Garamendi
cnokia19 en hotmail.com
Mar Dic 17 22:43:33 UYST 2013

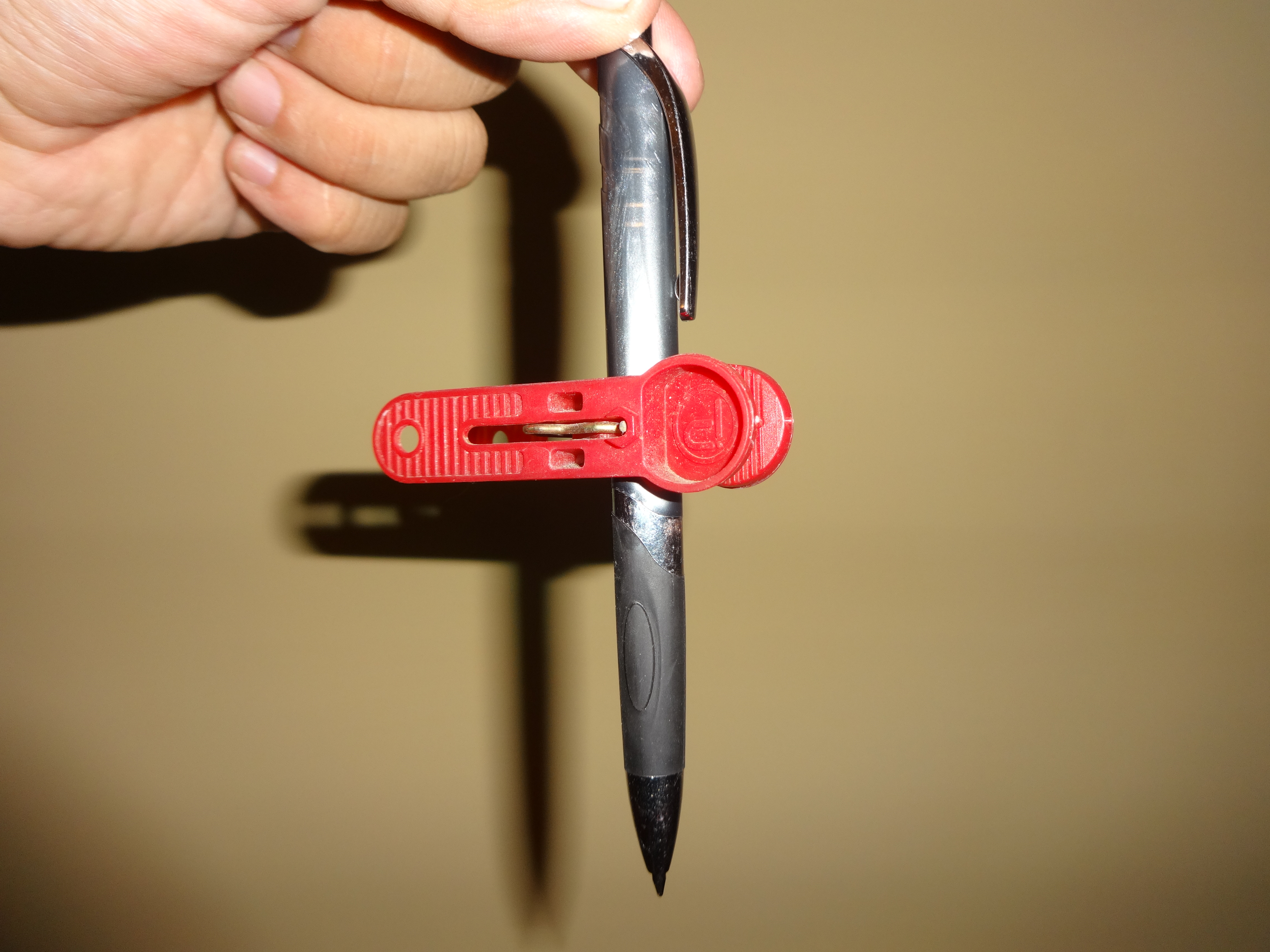

Pienso que podemos sujetar el lapiz con un gancho de colgar ropa , eso encuentras en cualquier lugar y es facil sacar el lapiz .
Subo una foto con la idea
Saludos
Henry
From: alanjas en hotmail.com
To: barbierimartinezlucio en gmail.com; pablom en fing.edu.uy
Date: Tue, 17 Dec 2013 18:31:45 -0300
CC: butia-devel-l en fing.edu.uy; dflc en cs.com.uy
Subject: Re: [Butia-devel-list] Idea para una ficha de sujeción de marcador
Me parece que la solución no debe depender de esas cruces que tanto problemasdieron. Los agujeros deben ser redondos como el resto. Algo simple: ponés cualquiertornillo o un suncho y queda pronto!
Date: Tue, 17 Dec 2013 19:28:04 -0200
From: barbierimartinezlucio en gmail.com
To: pablom en fing.edu.uy
CC: butia-devel-l en fing.edu.uy; dflc en cs.com.uy
Subject: Re: [Butia-devel-list] Idea para una ficha de sujeción de marcador
Se pueden usar mismo los butia "obsoletos" y recortar con la laser los rectangulitos.. para no tener que hacer los agujeros en forma de X del borde.. ya que viejos butias ya los tienen.. entonces se cortan desde los bordes para adentro.. y luego gacer el agujero grande..
Nos vemos, Lucio Barbieri
El 17 de diciembre de 2013, 18:58, Pablo Margenat <pablom en fing.edu.uy> escribió:
Me parece que la idea es sacar una primer
solución sin actuador. Y al mismo tiempo trabajar por un marcador
con actuador en paralelo.
La idea de lucio me gusto, 2 fichas agarradas de arriba y abajo de
la placa de 6mm. Esta muy bueno.
Voy a intentar tener 2 modelos de fichas para la próxima reunión
butia así las probamos y vemos en donde fallan.
Abrazo
Pablo
El 17/12/13 18:42, Daniel Larrosa
escribió:
2013/12/17 Alan Jhonn Aguiar Schwyn <alanjas en hotmail.com>
Las ideas están buenas.. pero.. algo que
está faltando: cómo agregarle un actuado que suba y
baje el marcador?
Quizas podria ser con un solo solenide simple y que el
marcador este "a resorte" contra el suelo y solo se suba
al energizar el solenoide.
Seria un accesorio como para colocar solo en el caso en
que vayan a dibujar, sino no lo colocarian en el robot (o
no le podrian el marcador).
Normalmente dibuja y solo para los segmentos de ruta
que se quieren dejar en blanco se activaria el solenoide.
Saludos,
Daniel.
---
Mario había dicho de un selenoide de doble imán:
le das un pulso y se pega en uno
de los imanes, cambiás y se pega al de abajo. Es
decir, mantiene 2 posiciones de
mínima energía, ya que los comunes son
"normalmente abiertos o cerrados".
Date: Tue, 17 Dec 2013 18:28:35 -0200
From: barbierimartinezlucio en gmail.com
To: xxopxe en gmail.com
CC: aaguirre en fing.edu.uy; butia-devel-l en fing.edu.uy; pablom en fing.edu.uy
Subject: Re: [Butia-devel-list] Idea para una
ficha de sujeción de marcador
No me preocupa que el tipo haga
fuerza contra el encastre porque tampoco va
a estar haciendo terrible friccion contra el
piso.. es para que pinte un poquito nomas..
les mando un diseño.. la joda son 2 fichas
per butia.. se sujetan con los tarugos esos
de lego capas, usando los agujeritos que
tiene butia todo en el borde.. y el
marcador/lapiz con un tarugo que pueden ser
esos tornillos de plastico franceces..
Nos vemos,
Lucio Barbieri
El 17 de diciembre de 2013, 17:41,
Jorge <xxopxe en gmail.com>
escribió:
Lo que me
preocupa es que si el marcador está
unido de forma rigida a la
ficha, al moverse el robot va a hacer
fuerza contra el encastre, o
quedar en el aire.
Capaz que dejando que el marcador flote
en el orificio con una gomita
empujando para abajo ande mejor.
J.
On 12/15/2013 02:26 PM, Andres Aguirre
wrote:
> Qué les parece si empezamos a
pelotear ideas para una ficha que
permita
> sujetar un marcador. Hay mucha
gente que esta haciendo arte con el
butiá
> y no tenemos ningún soporte en la
plataforma.
> Tiro adjunto un bosquejo de idea de
ficha, la idea es tener un orificio
> en el centro de la pieza butiá
donde pueda entrar un marcador y quede
> olgado. Luego con una tuerca
prisionera y un tornillo apretar el
> marcador. Trate de respetar lo más
posible la idea de ficha butiá para
> aprovechar todas sus bondades ;)
> Cualquier idea que se les ocurra
siéntanse libres de compartirla.
> saludos
> andrés
>
>
>
>
